中望CAD通过绕轴旋转创建实体的步骤

CAD通过绕轴旋转创建实体的步骤

我们在CAD使用REVOLVE命令可以将选取的对象以指定的旋转轴旋转，形成三维实体或曲面。可以旋转的对象包括直线、圆、圆弧、椭圆、椭圆弧、二维多段线、三维多段线、面域、样条曲线、三维面、实体等。

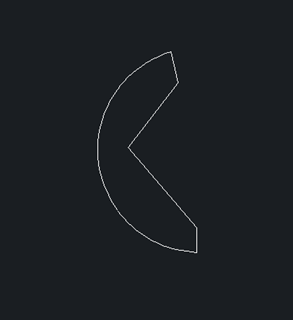

上次我们学习了通过绕轴旋转创建曲面的方法。今天我们来看看通过绕轴旋转创建实体的步骤，我们以下图为例

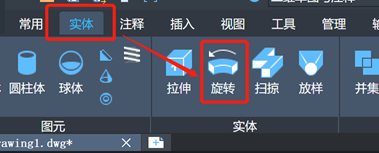

1.  依次单击“实体”选项卡 »“实体”面板 »“旋转”。

2.  选择要旋转的闭合对象。选择完毕后按回车键。

3.  通过以下方式之一指定旋转轴：

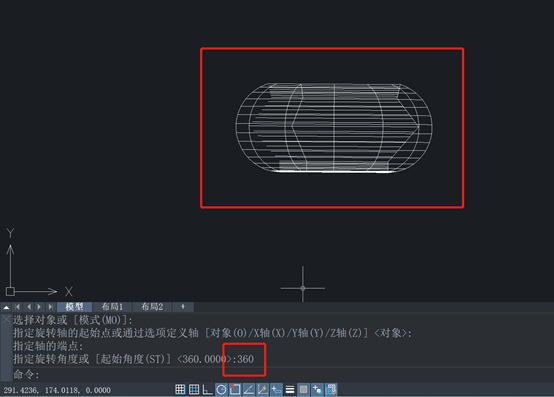

· 在绘图区域指定两点，旋转轴即为两点所定义的直线，旋转轴正方向为起点到端点的方向。 指定旋转角度为 360°后可得：

· 在命令行输入 o（对象），然后再在绘图区域选择直线，多段线的线性线段。

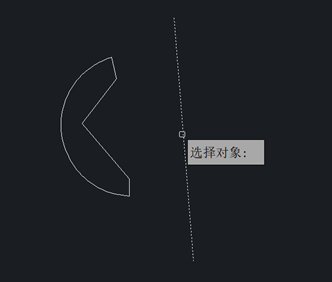

这里选择提前绘制好的这条直线

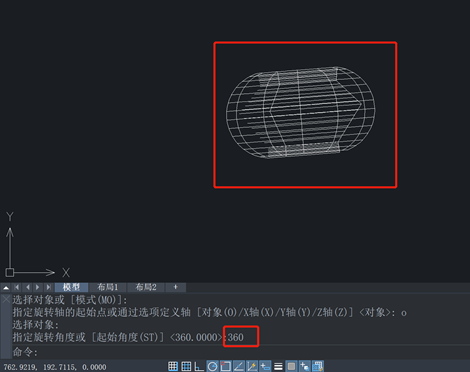

指定旋转角度为 360°后，可得：

· 在命令行输入 x，y 或 z， 使用 x 轴，y 轴 或 z 轴作为旋转轴，各坐标轴的正向即为旋转轴的正方向。 然后指定旋转角度为 360°即可。

注意：要创建实体则旋转角度必须为360°，如果指定旋转角度小于360°则会创建曲面而非实体。
