​中望CAD如何重新生成图案填充边界

CAD如何重新生成图案填充边界

在CAD软件中，我们可以使用【图案填充编辑器】中的【重新创建边界】功能，为非关联或者无边界的图案填充，创建新的边界对象，这一功能可以围绕选定的图案填充生成闭合多段线或面域对象，还可以指定新的边界对象与该图案填充相关联。具体操作如下：

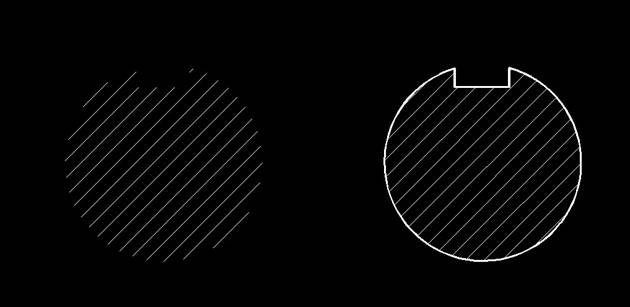

1.打开CAD软件，打开需要生成边界的图形文件，如下图我们需要为左边的填充图案添加一个新边界；

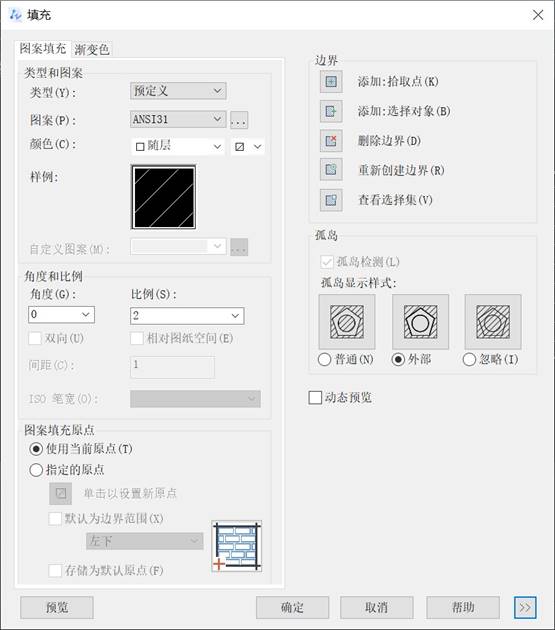

2.选中图案填充对象后，双击图案填充对象打开【填充】对话框，点击【边界】面板中的【重新创建边界】按钮；

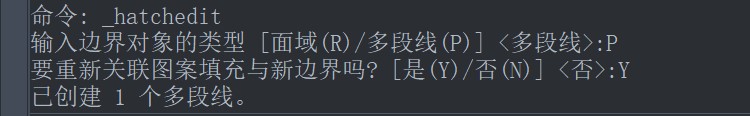

3.根据提示进行操作，创建一个多段线对象，并将图案填充与新边界相关联。

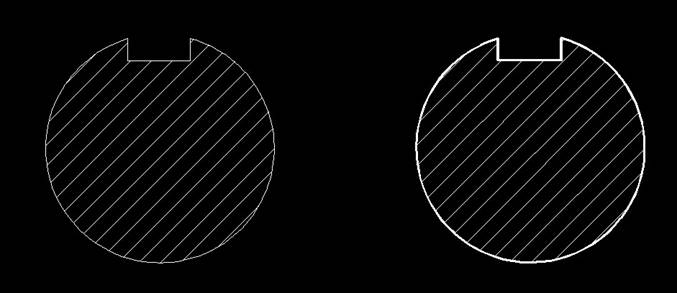

4.创建完成后，回到【填充】对话框，点击【确定】即可，效果如图：
