中望CAD中坐标轴固定在左下角的方法

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD中坐标轴固定在左下角的方法 当我们在CAD中滚动鼠标滚轮来放大或缩小界面时,原本处于左下角的坐标轴会跟着移动(如下图),这就很不方便,那么如何把坐标轴固定在界面的左下

CAD中坐标轴固定在左下角的方法

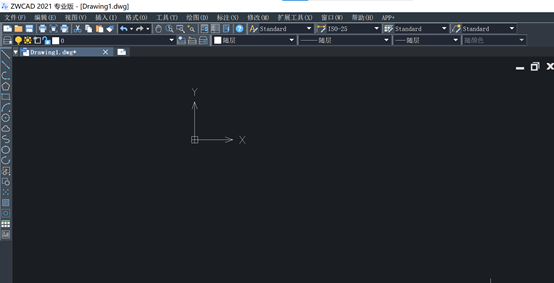

当我们在CAD中滚动鼠标滚轮来放大或缩小界面时,原本处于左下角的坐标轴会跟着移动(如下图),这就很不方便,那么如何把坐标轴固定在界面的左下角并让它保持不动呢?

CAD中坐标轴固定在左下角的方法

下面来看看CAD中坐标轴固定在左下角的方法

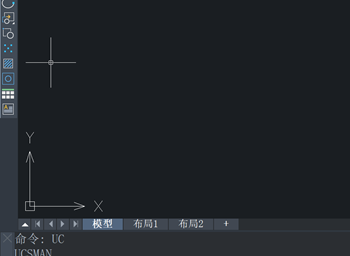

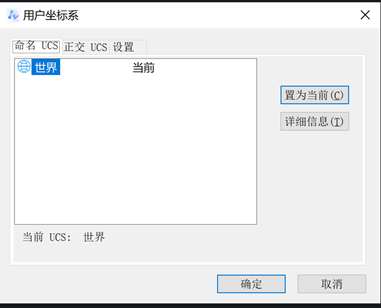

1,打开CAD 后,在命令框输入命令“UC”(UCSMAN),然后按回车键。它可以开启“用户坐标系”对话框,显示和修改用户坐标系,恢复命名且正交的 UCS,并设置 UCS 的相关项。

CAD中坐标轴固定在左下角的方法

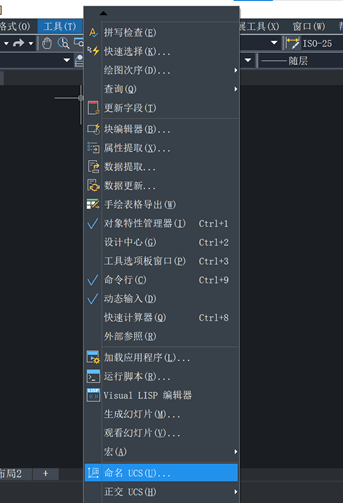

2,或者我们依次点击菜单项:的“工具”»“命名UCS”也可以开启“用户坐标系”对话框。

CAD中坐标轴固定在左下角的方法

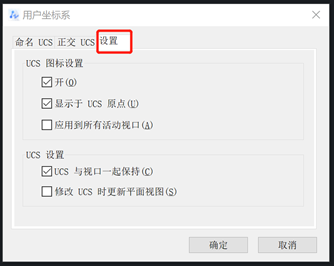

3,点击“设置”

CAD中坐标轴固定在左下角的方法

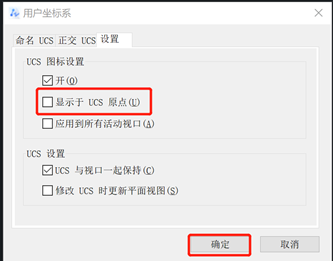

4,将“显示于UCS原点”前的勾去掉,不要勾选,然后按确定即可

CAD中坐标轴固定在左下角的方法

5,现在坐标轴就固定在左下角了,无论鼠标滚轮怎么滚动,它都不会跟着移动。

CAD中坐标轴固定在左下角的方法
