CAD如何找回自动捕捉的标记框

你有没有遇到过这种情况：明明打开了对象捕捉模式，草图设置中也勾选了想要拾取的点，可是就是拾取不到目标位置。遇到这种情况不要慌张，并不是CAD系统出现了问题，只是自动捕捉的标记框消失了，只需要重新找回即可，下面教你如何找回自动捕捉的标记框。

我们先来情景复现一下：

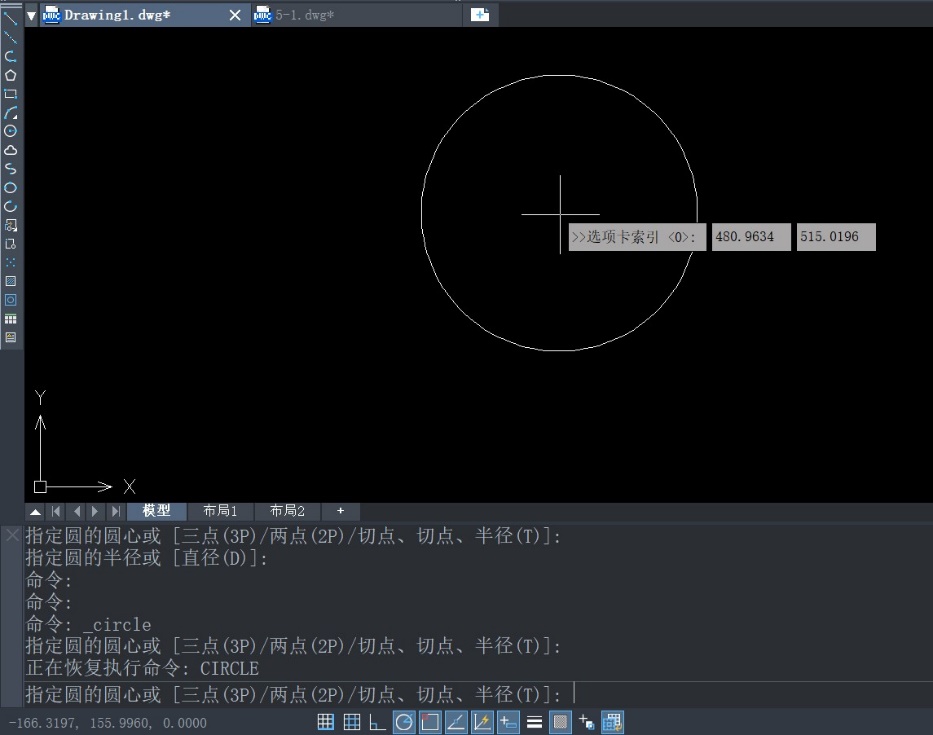

如下图，开启了自动捕捉模式，启动画圆命令后，在指定圆心时想要拾取图中圆形的圆心，却怎么移动光标都找不到圆心的位置。

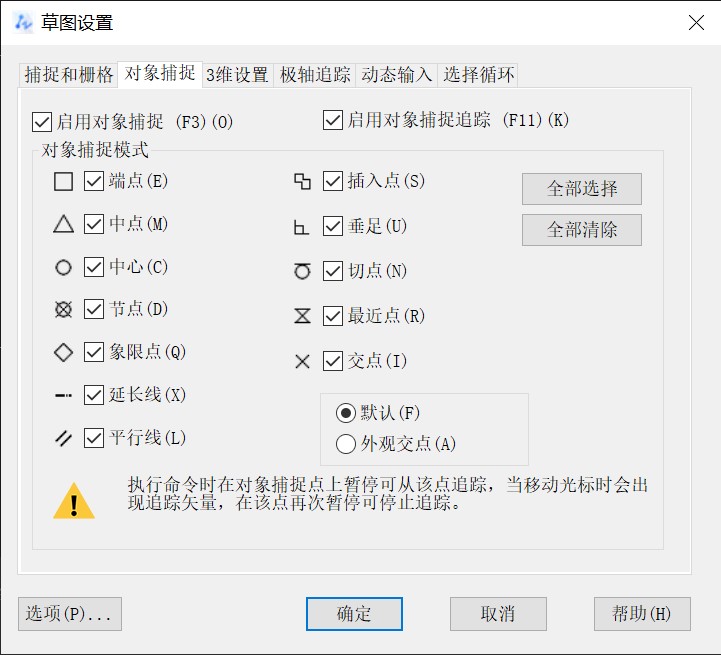

右键单击自动捕捉图表，点击【设置】按钮打开草图设置对话框，发现已经勾选了【圆心】的复选框。

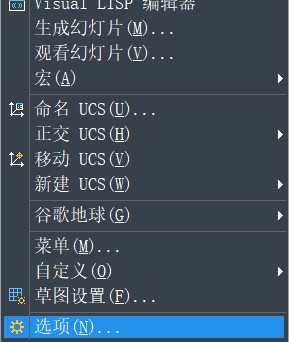

这时我们只需要点击【工具】选项卡中的【选项】按钮，CAD系统就会弹出【选项】对话框；

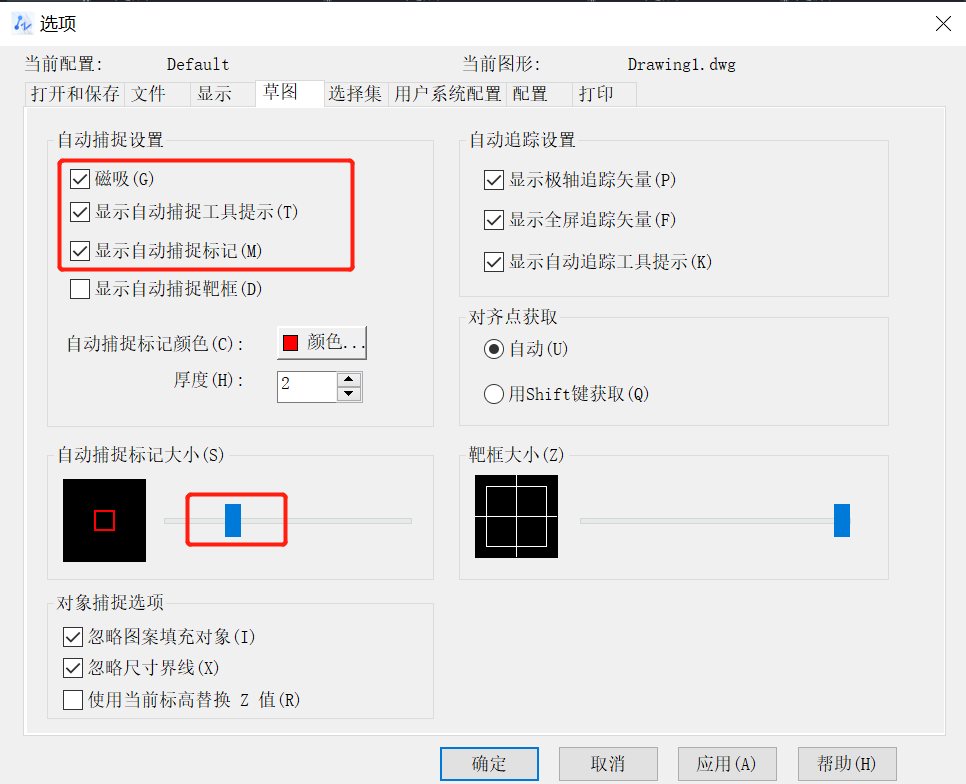

再点击切换到【草图】选项卡，将自动捕捉设置窗口中的【磁吸】【显示自动捕捉标记】复选框勾选上即可，还可以再自动捕捉标记大小窗口设置标记框的大小，有时候出现标记框消失的原因可能是标记框的大小被设置为0了，导致很难看清楚。

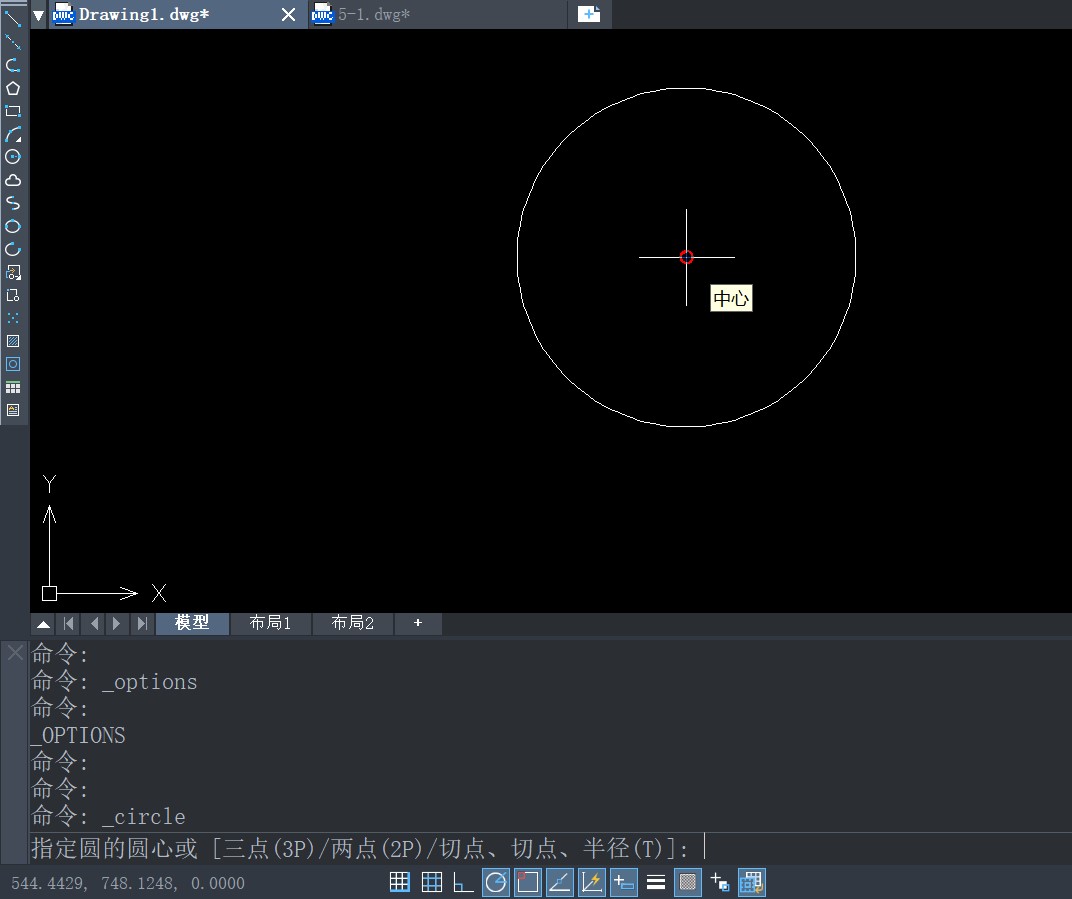

这时我们再来到绘图区，就可以很轻松的找到并选中圆心位置了。
