​中望CAD使多重引线对齐的方法

CAD使多重引线对齐的方法

在一张工业设计图中多重引线的数量繁多，为了使得图纸整齐美观，我们就需要通过对齐引线的方式使图纸在视觉上整洁起来。

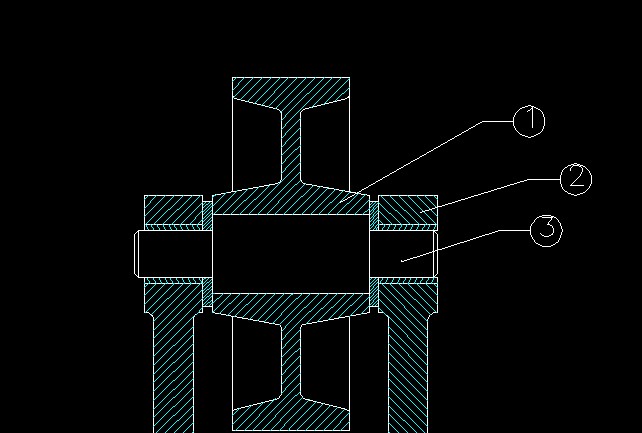

以下图为例，本文将给大家演示多重引线对齐的方法：

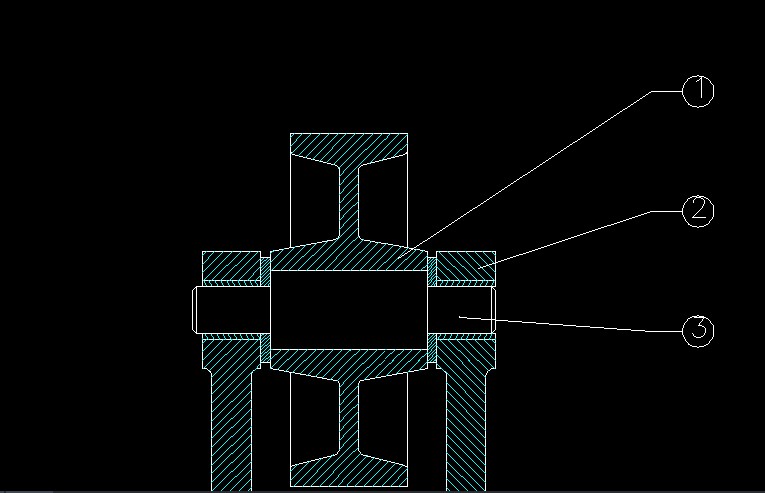

1.使用CAD软甲打开一张有三个及以上多重引线的图纸；

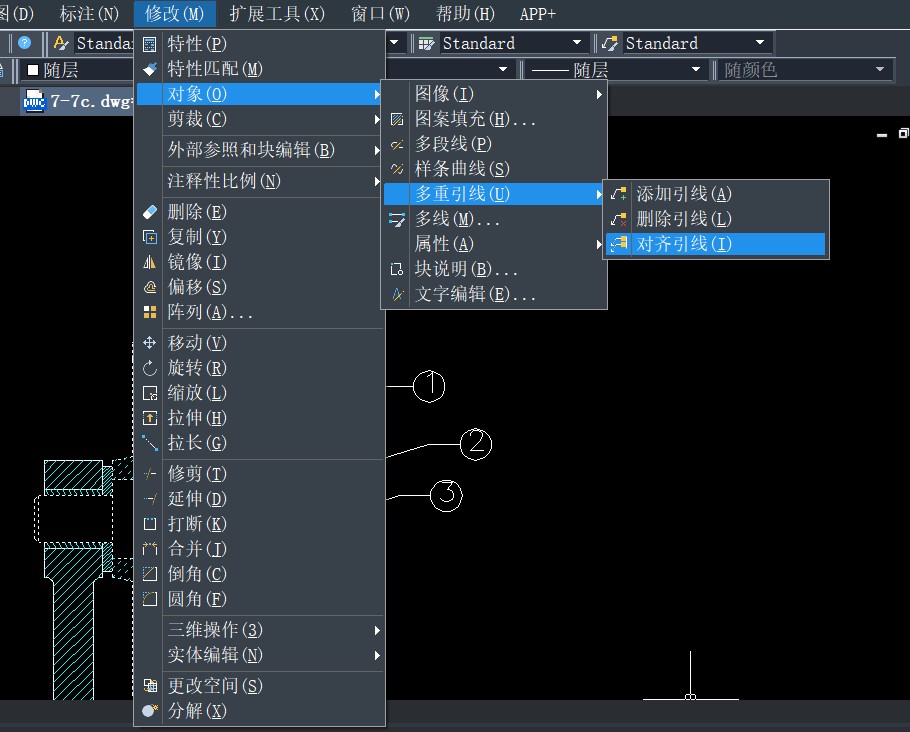

2.点击菜单栏中的【特性】→【多重引线】→【对齐方式】，激活多重引线对齐命令；

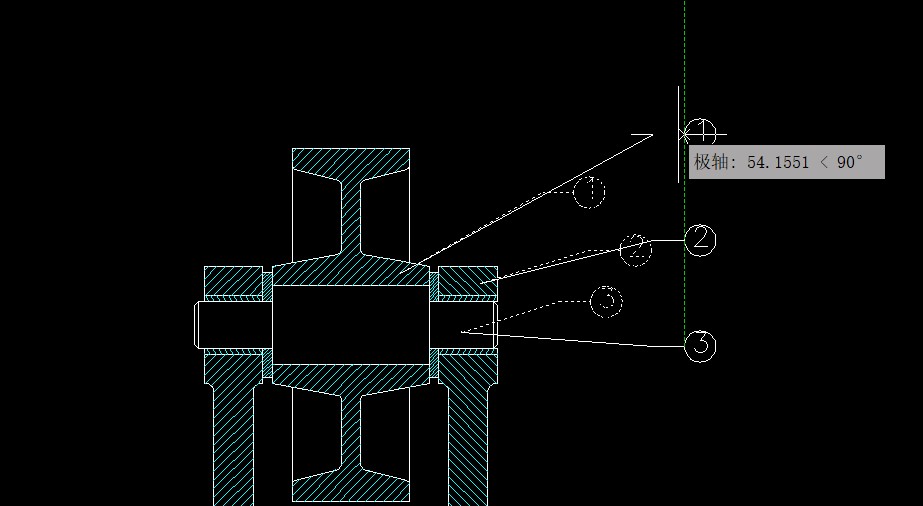

3.根据命令栏提示进行操作，该命令在默认情况下需要选择一个对齐对象后，通过移动鼠标选择放置位置，将多个引线对齐在同一直线上；

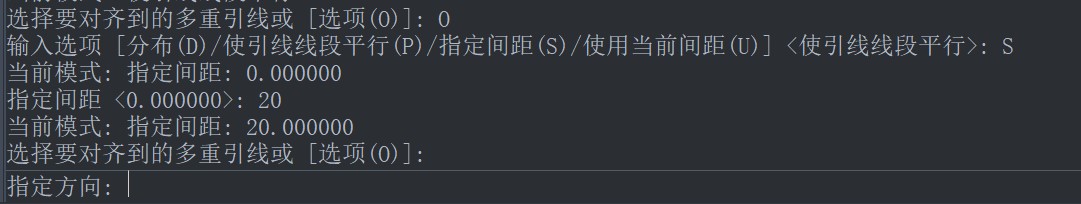

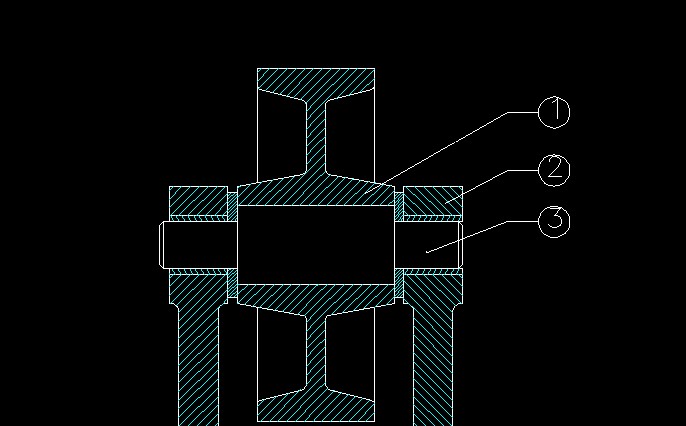

4.除默认方法外，我们还可以再命令行中输入【O】打开更多设置菜单，此处以【指定间距】为例，打开菜单后，输入【S】选择以【指定间距】的方式将多重引线对齐，输入间距【20】，后选择要对齐到的多重引线，这里我们选择①号引线作为对齐引线，最后指定引线放置方向即可。

以上就是多重引线的对齐方法啦，你学会了吗？
