中望CAD中缩放功能的应用

CAD中缩放功能的应用

我们在CAD中可以通过滑动鼠标滚轮对界面进行缩放，那CAD如何进行图形的缩放呢？可以直接运用SCALE命令，它会以一定比例对选取对象进行放大或缩小。

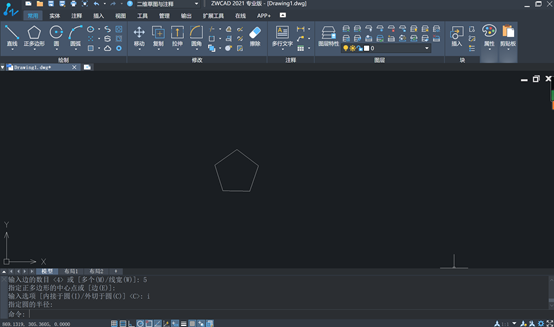

我们以下图的正五边形的放大为例看看具体的操作步骤吧。

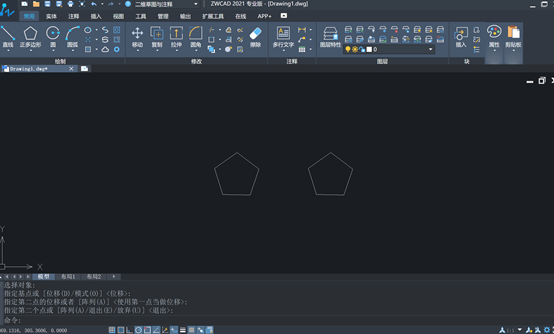

1，如果想放大的同时保留源对象，我们用命令COPY复制一个副本即可

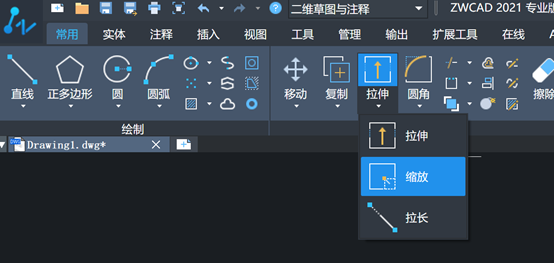

2，点击菜单栏“常用” »“修改” »“缩放”。或者直接在命令栏输入命令SCALE。

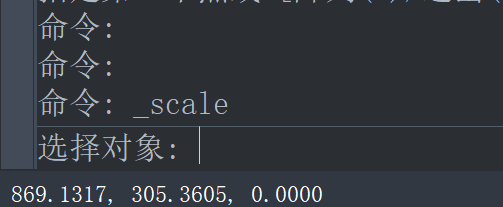

3，此时命令栏提示“选择对象“，我们鼠标点击左边这个我们要放大的正五边形，然后按回车键到下一步。

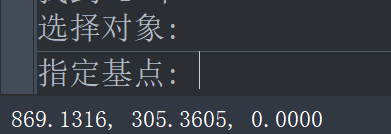

4，此时命令栏会提示“指定基点“，即指定一个点，作为缩放的中心点。选取的对象将随着光标的移动幅度的大小放大或缩小。

5，我们这里指定正五边形的中心为基点，因此需要用鼠标点击一下正五边形的中心，然后出现以下提示。我们可以以指定的比例值放大或缩小选取对象。当输入的比例值大于 1 时，则放大对象，若为 0 和 1 之间的小数，则缩小对象。

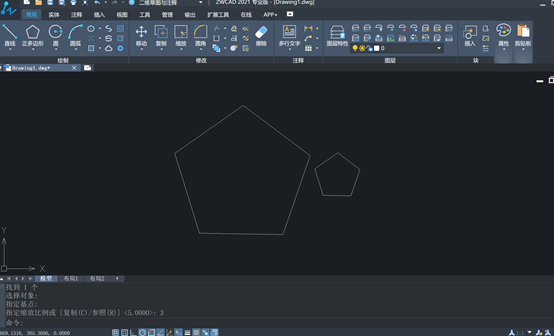

6，比如这里我们输入3，然后按回车键，我们选择的正五边形就放大了。

以上就是CAD中缩放功能的具体操作。
