两种在中望CAD中根据已知角度画直线的方法

两种在CAD中根据已知角度画直线的方法

CAD中直线的用途多种多样，今天来教大家两种根据已知角度绘制直线的方法。

法一：

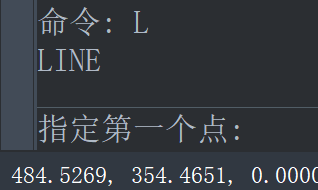

这种方法比较常用。先在命令框输入命令L，并且指定第一个点。

然后根据命令提示“指定下一点或”，输入L（长度），然后按回车键。

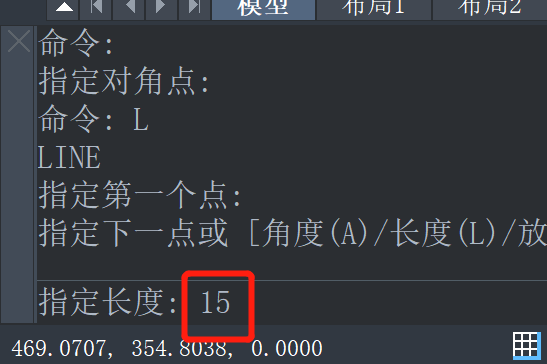

输入长度，比如这里输入15，确定好后按回车键。

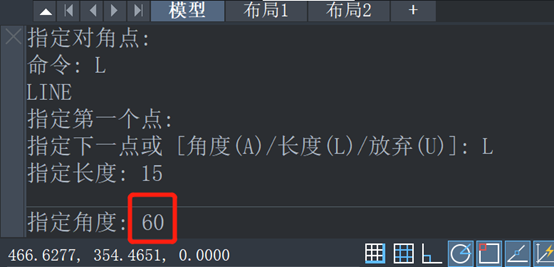

命令框提示“指定角度”，我们输入我们指定的角度，比如60。

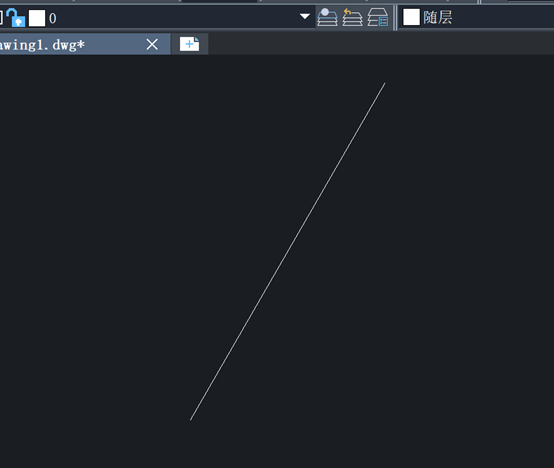

按回车键确定后就可以得到60度的直线了。

以上就是两种绘制已知角度的直线的方法。

法二：

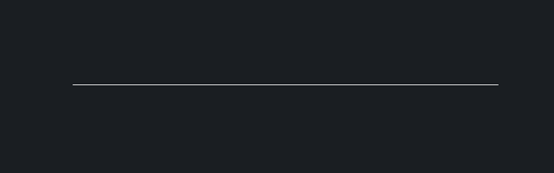

先绘制一条水平的直线。

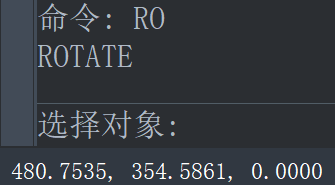

然后在命令框输入命令RO，按回车键。此时会提示“选择对象“

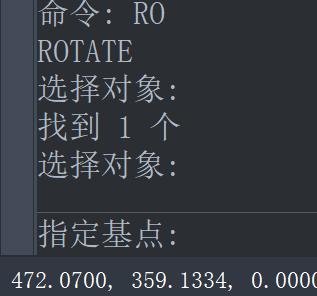

我们点击一下刚刚绘制好的直线，然后按回车键。此时提示“指定基点”。

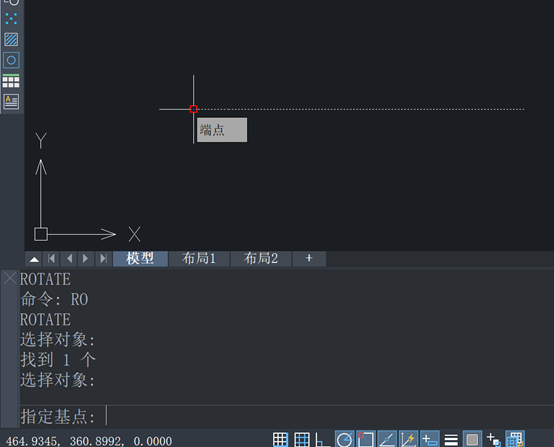

鼠标点击线段的一段点为基点。

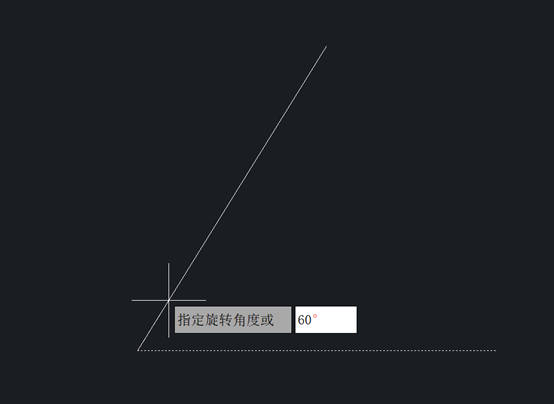

然后输入角度，比如60，输入完成后按回车键即可。
