CAD没有在图形范围内最大显示所有对象怎么办

CAD软件中的ZOOM（Z）命令可以用来放大或缩小当前图形的显示。ZOOM 命令一般情况下透明使用。可通过滑动鼠标中键来缩放当前视图。

如果我先在命令框输入命令Z，按空格键，再输入E（范围），按空格键，CAD软件就会按照图形范围来缩放视图，以使所有对象在图形范围内最大显示。

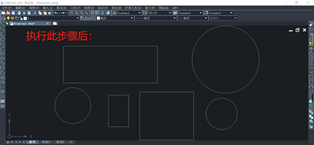

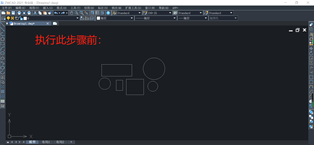

下面两张图是执行此步骤的前后对比：

但是，如果我们执行了此步骤，CAD却没有在图形范围内最大显示所有对象怎么办？

如果出现这种情况，说明在图形外有隐藏的图元，例如说某一个夹点。

解决步骤如下：

1，先全选图元，按键盘的快捷键ctrl+a即可。命令框如下:

2，一直按住shift键，同时鼠标点选需要留下的图元。

3，在命令框输入E，然后按回车键。上一步没有被我们点选的图元就被删除掉了。

现在我们再输入Z，按空格键，输入E，按空格键时，CAD就可以在图形范围内最大显示所有对象了。此外，双击鼠标中键也是可以在图形范围内最大显示所有对象的。
