中望CAD如何画螺旋线主视图

CAD如何画螺旋线主视图

在CAD软件中，命令HELIX（螺旋）可创建二维或者三维螺旋线。

下面我们来看看画螺旋线主视图的方法：

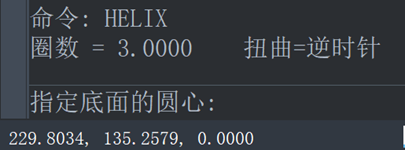

1，输入HELIX，然后按回车键。

2，在绘图区域指定螺旋线底面的中心位置。然后指定底面和顶面的半径，按回车键确定。这里小编都指定为3。

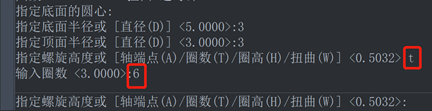

3，然后输入T，按回车键后输入圈数。这里输入6。

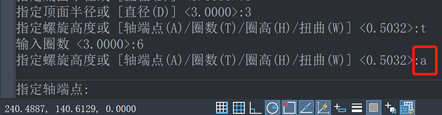

4，命令行提示指定高度，但我们要输入a，然后按回车键，指定轴端点。轴端点的意思是指定螺旋轴的第二个端点，它定义了螺旋的长度和方向。

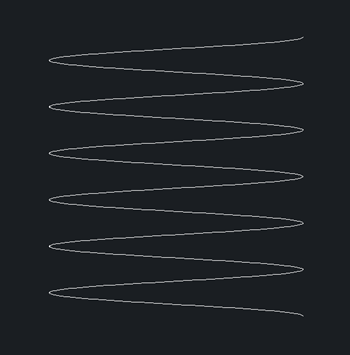

5，在绘图界面指定好轴端点后，一个螺旋线主视图就绘制好了。

那么螺旋线的俯视图怎么画呢？

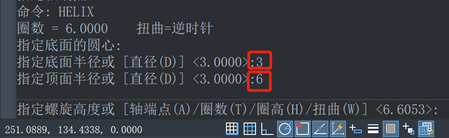

先输入HELIX，然后按回车键。和上面一样，先指定底面的中心点，然后指定底面的半径，在指定顶面半径时我们要注意：顶面半径和底面半径是不一样的。

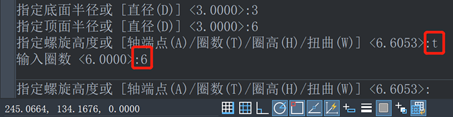

然后输入t，按回车键，再输入圈数，按回车键。

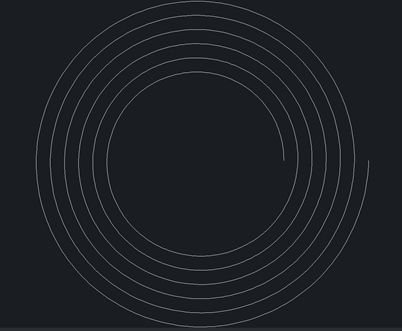

然后输入螺旋的高度，按回车键，即可得到一个螺旋线的俯视图。
