中望CAD中修剪二维对象的四种操作

CAD中修剪二维对象的四种操作

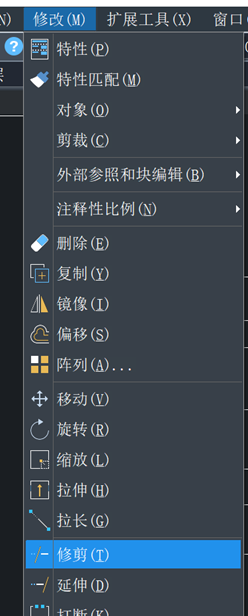

我们在绘图中如果图形有超出边界的部分，可以利用修剪功能进行修改，其命令为TRIM（别名：TR）。也可以依次点击菜单项的“修改”、“修剪”执行此命令。

它可以修剪对象超出指定边界的部分，可以修剪的对象包括圆弧、圆、椭圆弧、直线、开放的二维和三维多段线、射线、样条曲线和构造线。

下面我们使用中望CAD2021来看看修剪二维对象的四种操作。

在命令行输入TR后，按回车键。此时命令行提示“选取对象来剪切边界”，按回车键全选即可。

一，此时命令行有如下提示：

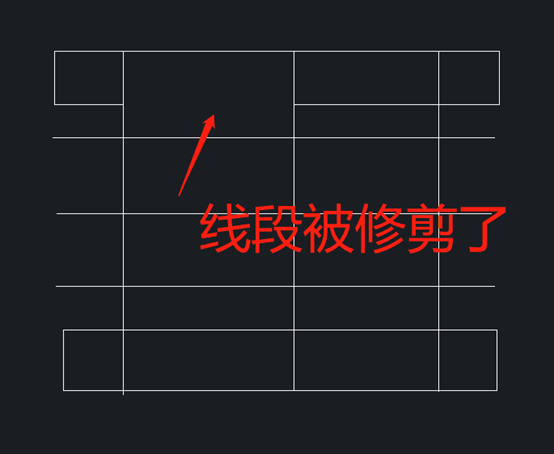

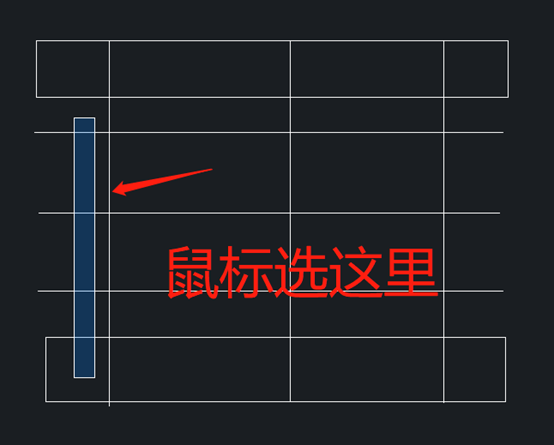

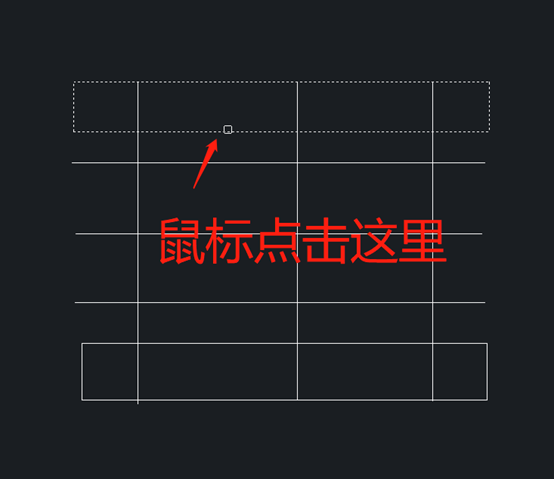

鼠标选中的部分就会被修剪，直接点击或选择需要修剪的地方即可。

完成后按回车键即可。

二，在出现以下命令时输入E，然后按回车键。

如果要修剪的对象与修剪边界没有实际交点，可选择E（边缘模式）进行修剪。

E“延伸”为沿修剪边界的延长线修剪选择的对象。

N“不延伸”只修剪在三维空间中与修剪边界相交的对象。

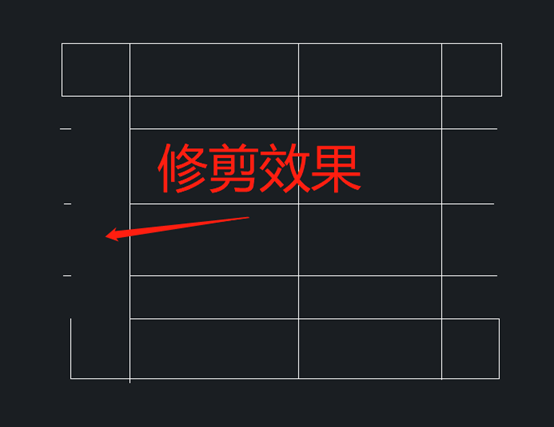

我们这里输入E（延伸）后得到的效果如下图：

三，在出现以下命令时输入F，然后按回车键。

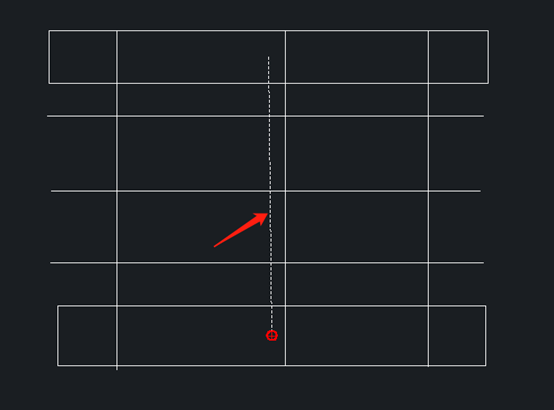

“围栏”通过栏选方式选择多个要修剪的对象，按回车（Enter）键确认修剪。

根据命令提示进行操作，以下为执行结果：

四，在出现以下命令时输入C，然后按回车键。

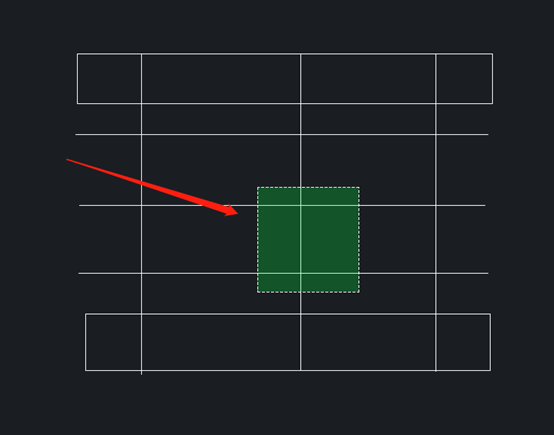

“窗交”指定一个矩形窗口，修剪与之相交或窗口内部的对象。

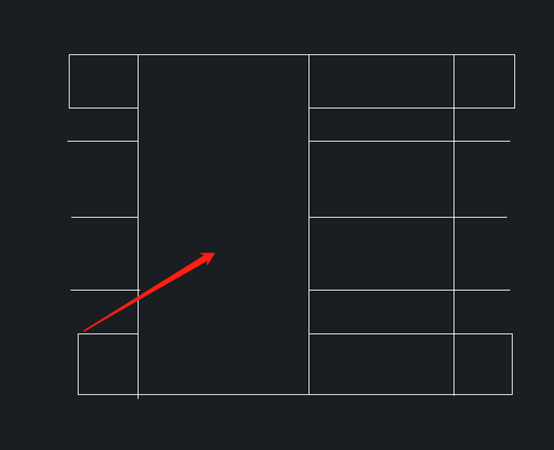

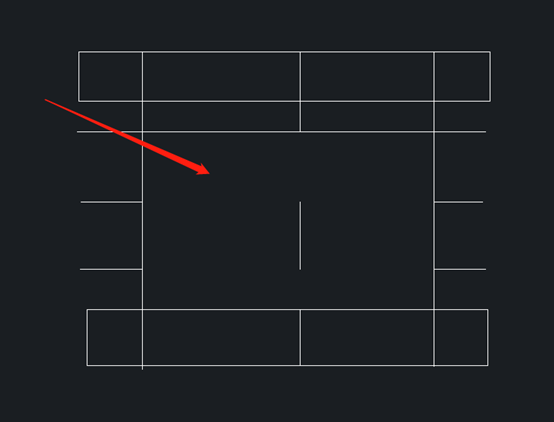

根据命令提示进行操作，以下为执行结果：

以上就是CAD中修剪二维对象的四种操作。

补充：投影（P）是指定修剪对象时使用的投影模式，可应用于三维图。
