中望CAD如何圆角而不修剪？

CAD如何圆角而不修剪？

CAD是一款功能强大的软件，在众多功能中，“圆角”也是我们在学习或工作中最常使用的功能之一。圆角命令为FILLET（命令别名: F），可为选定对象创建圆角。

可创建圆角的对象包括：圆弧、圆、椭圆、椭圆弧、直线、多段线、射线、样条曲线和构造线。

如果我们在倒圆角之后不想把角修剪掉，应该怎么做呢？

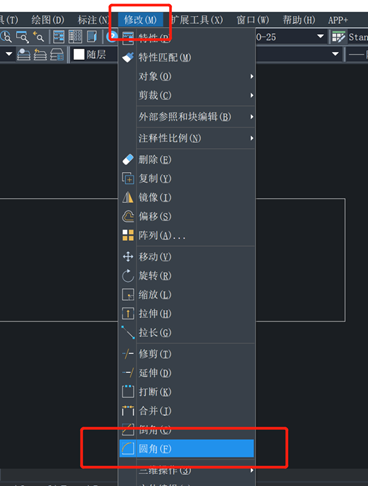

1，命令行输入命令F，然后按空格键。或者依次单击菜单“修改”»“圆角”。

2，根据命令提示输入 t（修剪）。此步骤为设置是否修剪选定边使其延伸到圆角弧的端点。

3，按回车键执行下一步。根据提示“修剪模式”输入n。

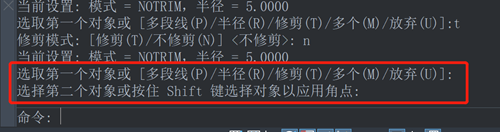

4，然后按回车键。依次选择要进行圆角的对象。 下图为命令行提示。

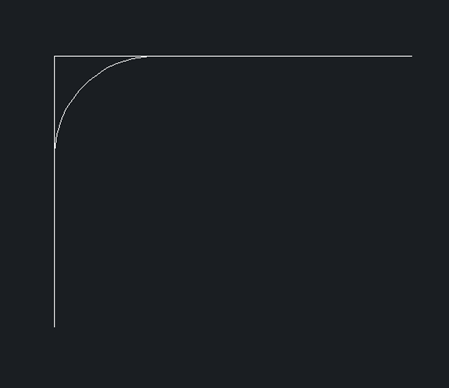

5，就可以得到一个没有修剪过的圆角了，如下图所示：

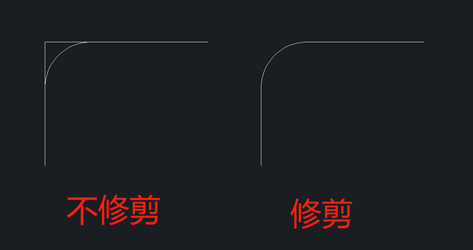

下图为倒圆角不修剪和修剪的对比图。

以上就是CAD圆角而不修剪的方法步骤。
