CAD画一个有虚线的长方体的方法

长方体的立体图中，不能直接看到的线一般用虚线表示，那么CAD软件如何绘制一个有虚线的长方体呢？下面为具体的步骤。

1，先用矩形工具绘制一个矩形。

2，鼠标右键点击“对象捕捉”按钮，然后点击“设置”。

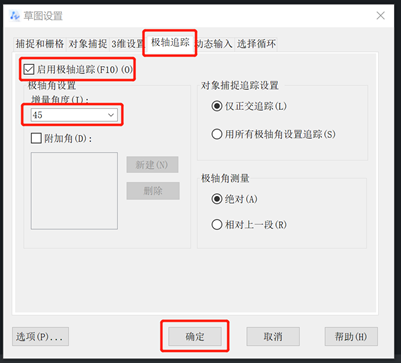

3，在弹出来的“草图设置”会话框中进行如下图所示的设置。

4，点击直线命令按钮，确定第一个点，输入a回车，输入45回车，绘制一条45度的直线。

5，输入复制命令CO，根据命令提示将刚刚绘制的直线复制三条出来。如下图所示：

6，利用直线工具将后面的四条线绘制出来。得到如下图所示长方体：

7，点击线型控制的下拉箭头，选择“添加线型”。

8，点击“加载”。

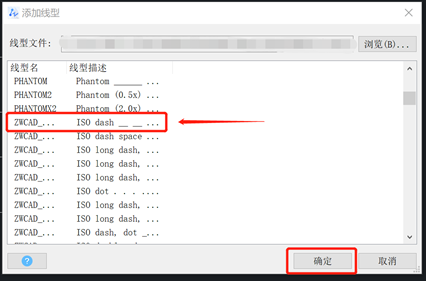

9，选择如下图所示的线型，然后确定。

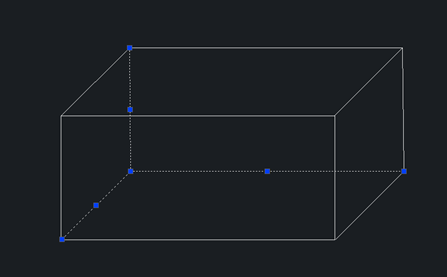

10，回到绘图界面，选中要变成虚线的三条线，如下图所示：

11，点击线型控制，选择我们刚刚添加的线型即可。

12，如下图所示，我们就修改好了。
