CAD如何调整布局中不同比例视口的图形线型比例

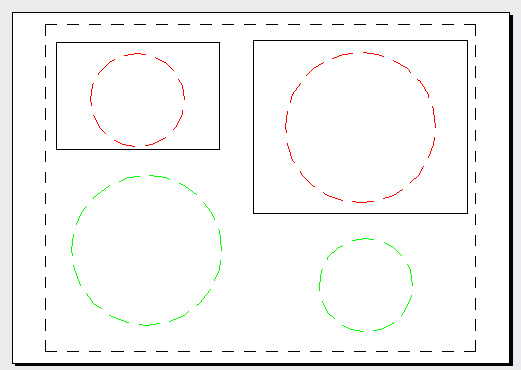

在CAD软件中，系统默认状态下，无论是在图纸空间还是在不同比例的视口内绘制虚线图形，布局空间中同样比例相同线型的单元长度时一致的，如下图所示：

上图我们可以看到，上方两个红色圆形是同一个圆在两个比例不同视口中的显示效果，绿色圆形则是绘制在图纸空间中的，通过这四个圆形的比对，可以看到不同比例视口与图纸上绘制的线型单元是一样的。那么如果想要线型在不同比例视口中变得不一样，应该怎么办呢？

CAD中有一个系统变量——PSLTSCALE，它可以用来控制图纸空间线型比例，除了在命令栏中输入该命令外，也可以通过【线性管理器】对话框进行设置。

在CAD页面的线型下拉列表中点击【添加线型】打开线型管理器，【缩放时使用图纸空间单位】这一复选框就是用于控制PSLTSCALE变量的。

系统默认情况下，【缩放时使用图纸空间单位】是处于勾选状态，即PSLTSCALE为默认值1，此时视口内图形的线型比例会根据视口比例进行计算，使其与图纸空间线型比例保持一致；当取消这一复选框的勾选时，PSLTSCALE变量值将被设置为0，视口内图形的线型比例将不再考虑视口比例，不同比例视口的线型不一致，如下图所示：

以上就是布局中不同比例视口的图形线型比例调整的方法，大家可以自行根据需要来设置变量值。
