两种中望CAD批量得到坐标的方法

两种CAD批量得到坐标的方法

如何在CAD软件快速得到大量的坐标呢？除了运用插件外，下面给大家总结了两种比较实用的方法。

方法一：利用LIST命令

LIST命令（别名LI）可以列出选取对象的相关特性，包括对象类型、所在图层，颜色、透明度、线型、线宽（当其未设置为“随层”时）和当前用户坐标系统（UCS）的 X、Y、Z 位置。

比如，我们要提取下面这四个点的坐标

先在命令行输入多段线命令“PL”，然后按回车键。

然后按照顺序点选我们要提取坐标的那四个点。操作完毕后按回车键。

然后鼠标选中这条多段线。

在命令行输入LI，按回车键。就可以在弹出的会话框中看到这四个点的坐标了。

方法二：利用“数据提取”

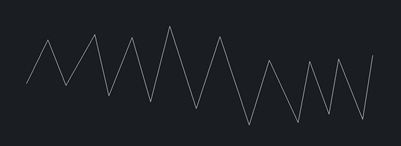

我们以下图为例：

依次点击菜单项的“工具”、“数据提取”。

在弹出的会话框中选择“创建新数据提取”，然后下一步。

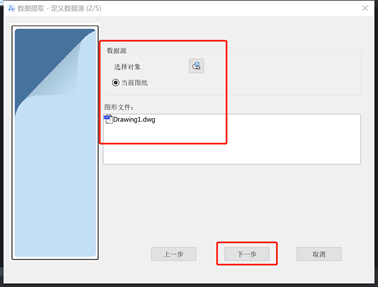

选择对象，点击下一步。

接着选择要从中提取数据的对象，按下一步继续。

然后选择要提取的特性，选好后点下一步。因为我们要提取坐标，由此X、Y、Z是一定要勾选的。

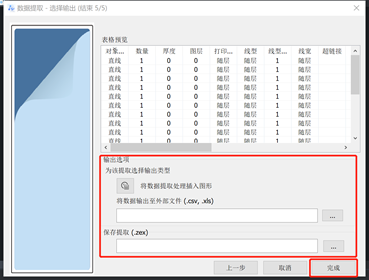

最后，将数据输出到外部文件即可。点击完成。

打开文件后得到坐标，并且坐标都被提取出来了。
