中望CAD如何设置选中对象时的显示效果？

CAD如何设置选中对象时的显示效果？

CAD选中对象会有明显的显示效果，那么这些效果是如何设置的呢？下面是具体的操作方法：

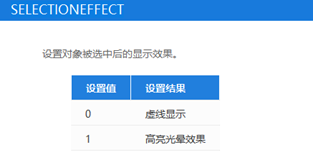

一，系统变量SELECTIONEFFECT

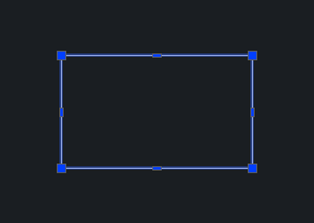

命令行输入SELECTIONEFFECT，确定按回车键；输入1，确定按回车键。即可将对象被选中后的显示效果设置成高亮光晕效果，如下图所示

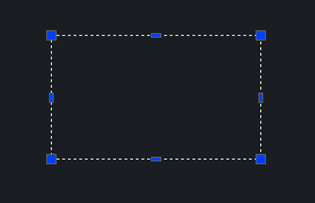

如果系统变量SELECTIONEFFECT设置的值是0，对象被选中后的显示效果将是虚线显示，如下图所示

二，系统变量HIGHLIGHT

此变量可以打开或关闭选定对象的亮显。一般情况下，系统会亮显选定对象。若用户绘制大型图形时，需要提高程序的运行速度，可考虑不亮显选定对象。开启或关闭选择亮显并不影响选定对象上的夹点。

设置值为0时，关闭亮显选定对象.

设置值为1时，开启亮显选定对象。

三，启用夹点

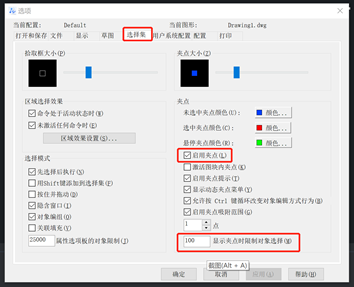

输入op，按回车确定；在会话框“选项”中的“选择集”选项卡中可以设置是否开启夹点。

“显示夹点时限制对象选择”为：当选择集中对象数目大于指定数目时，不显示夹点。

我们可以根据需要来设置这些变量以达到选择图形对象时想要的显示效果。
