中望CAD如何隐藏尺寸界线？

CAD如何隐藏尺寸界线？

在CAD中，我们给圆弧标注了半径之后，出来的效果如下图所示，此时标注半径的尺寸界限是显示出来的。

那么如何隐藏尺寸界限呢？如何实现下图的标注半径后的效果？

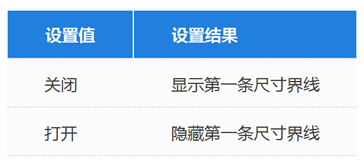

这个问题涉及到的一个系统变量是dimse1。它用来控制是否隐藏第一条尺寸界线。

在命令栏中输入dimse1，按回车键确定，然后输入on（打开），按回车键确定，即隐藏第一条尺寸界限。如果需要设置成显示第一条尺寸界限，就输入设置值off（关闭）。

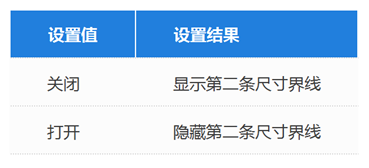

与此相关的系统变量还有dimse2，用来控制是否隐藏第二条尺寸界线。其设置值如下：

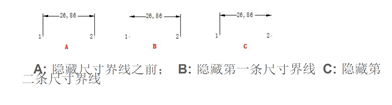

以下是隐藏第一条、第二条尺寸界限的效果对比。

拓展：

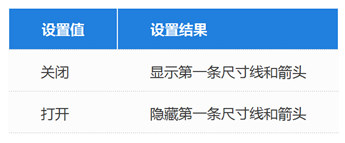

此外，还有系统变量dimsd1控制是否隐藏第一条尺寸线和箭头。

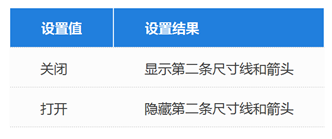

系统变量dimsd1控制是否隐藏第二条尺寸线和箭头。

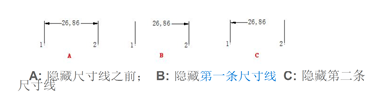

以下是隐藏第一条、第二条尺寸线的效果对比。
