CAD怎么查询图形的各种数据？

CAD怎么查询图形的各种数据？

我们在使用CAD时，常常要查询对象的各种数据，CAD中也有很多查询相关的命令，下面简单介绍一下CAD的一些查询命令。

一，CAD查询命令有哪些？

CAD软件的查询工具有面积、点坐标等。

二，查询命令如何调用？

可以使用命令、工具栏以及菜单等调用。

1，       命令

下面是常用的一些查询命令：

面积：AREA(AA)，计算对象或选定区域的面积和周长。

距离：DIST(DI)，测量两点之间的距离，两点形成的线段在 XY 平面上的角度以及与 XY 平面的夹角。

点坐标：ID，显示指定点在当前用户坐标系统中的三维坐标值。

列表显示：LIST(LI)，列出选取对象的相关特性，包括对象类型、所在图层，颜色、透明度、线型、线宽（当其未设置为“随层”时）和当前用户坐标系统（UCS）的 X、Y、Z 位置。其他信息的显示，视所选对象的种类而定。

面域/质量特性：MASSPROP，计算选取面域或三维实体对象的质量特性，并可将计算结果保存为文本文件。

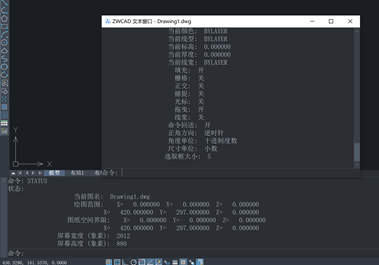

状态：STATUS，显示图形的统计信息、模式和范围。

时间：TIME，显示当前的时间，以及当前图形的各项时间统计信息。

设置变量：SETVAR， 显示或改变系统变量。

2，       工具栏

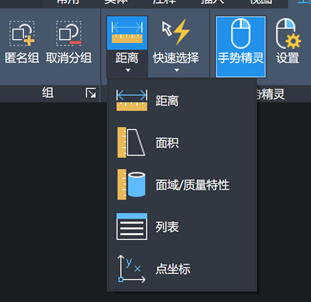

CAD的工具栏可以找到一些常用的命令，如图所示。

可以在CAD的帮助里查询。

3，       菜单

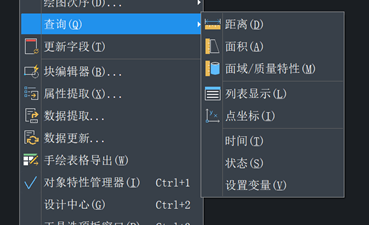

依次点击下拉菜单：工具、查询，可以看到查询选项。

其实查询的方法有很多，例如用标注功能也可以查询长度、半径等数值，在用CAD软件的时候可以灵活使用。
