简介在CAD中命令DVIEW动态视图是运用相机与目标去定义平行投影或者透视视图,这个命令相较其他平面命令来说使用频率较低,该命令的参数较多,本篇文章来说说如何去定义三维模型透视

在CAD中命令DVIEW动态视图是运用相机与目标去定义平行投影或者透视视图,这个命令相较其他平面命令来说使用频率较低,该命令的参数较多,本篇文章来说说如何去定义三维模型透视图,我们一起来了解一下吧!

一、操作步骤:

1.在命令行输入 DVIEW ,按下回车(Enter),使用鼠标去选取要查看的对象。

2.按照以下方式设置视图:

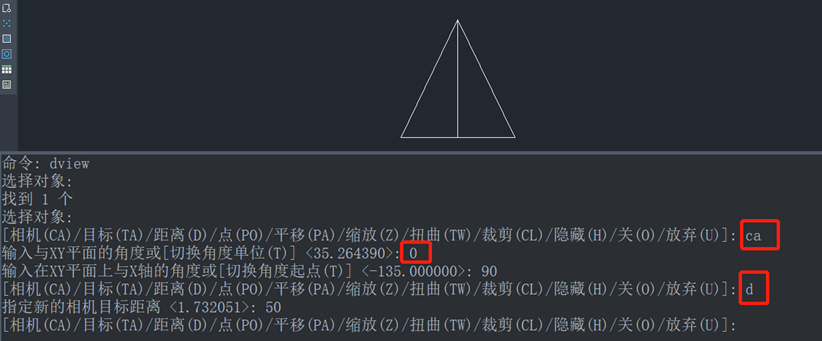

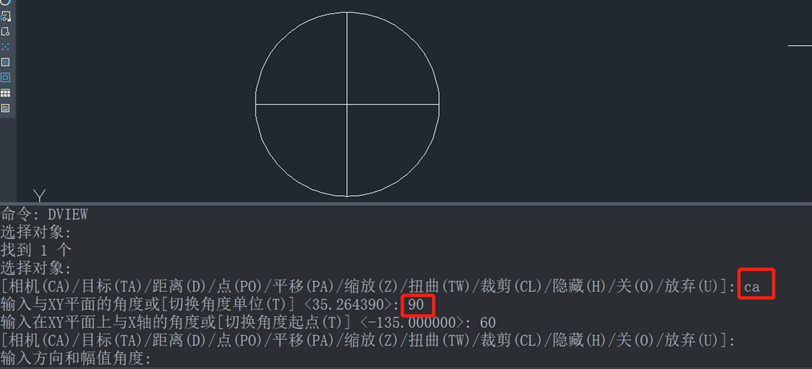

要设置相机点的位置,请在命令行输入 ca(相机),然后分别设置相机点与 XY  平面的夹角以及在 XY  平面中与 X  轴的夹角。

CAD中使用DVIEW定义三维模型透视图

CAD中使用DVIEW定义三维模型透视图

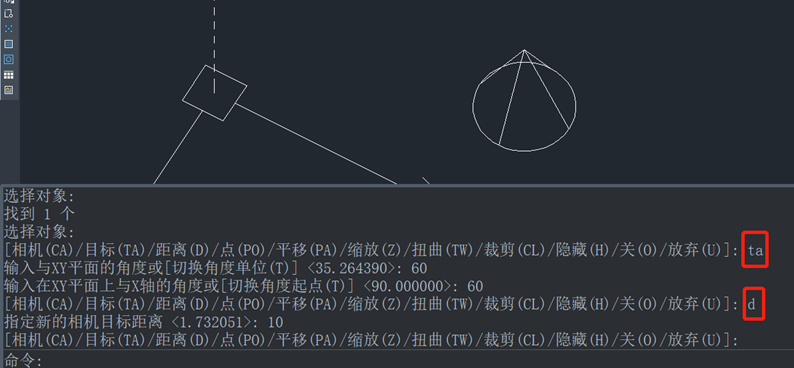

3.要设置目标点的位置,请在命令行输入 ta(目标),然后分别设置目标点与 XY  平面的夹角以及在 XY  平面中与 X  轴的夹角。

在命令行输入 d(距离),设置相机与目标之间的距离,或直接按回车(Enter)键使用当前距离。

按回车(Enter)键打开透视图。

CAD中使用DVIEW定义三维模型透视图

二、要明白两个命令参数XY平面夹角的角度和输入XY 平面中与 X 轴的角度的区别:

XY平面夹角的角度。若是设置90度角象征着俯视,-90度象征着仰视,0度相机视角则与用户坐标(UCS)的XY平面互相平行。

输入XY 平面上与 X 轴的角度。依照 XY 平面相对应当前 UCS 的 X 轴的角度去设定位置。该角度范围是 -180 度到 180 度。零的旋转角度象征着是沿当前 UCS 的 X 轴朝着原点方向看。
