为什么CAD无法偏移或者偏移结果与预想的不一样?

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-07-22

简介为什么CAD无法偏移或者偏移结果与预想的不一样? 在CAD中进行偏移的时候,选择了线后发现无法偏移或者偏移结果与预想的不一样,为什么会发生这种情况呢? CAD的偏移处理较为复杂

为什么CAD无法偏移或者偏移结果与预想的不一样?

在CAD中进行偏移的时候,选择了线后发现无法偏移或者偏移结果与预想的不一样,为什么会发生这种情况呢?

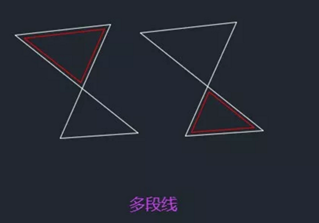

CAD的偏移处理较为复杂,当要偏移复杂的多段线或者样条线时,偏移还包括了一些细节的处理,例如局部修剪以及延伸,细节退化处理等等。比如绘制一条封闭的8字形多段线,偏移后的结果可能如下图所示。

为什么CAD无法偏移或者偏移结果与预想的不一样?

多段线选择内外偏移都会向内,只是生成三角形的位置不同。还有一种情况,就是图形出现了一段重叠就无法偏移。

解决办法:

最主要的是要找出问题的点,为了方便观察,可以先设置多段线宽度为0,然后选中多段线打开特性面板,找到顶点的参数,单击方框后面的上下箭头,依次查看一下顶点的位置,若顶点出现一直向前但却突然向后的情况,可以放大来观察。

如果发现交叉或重叠的现象,根据前后的线段状况处理即可,可以直接手动调整顶点调整为顺序排列不交叉的状态,也可以将多余的顶点删除。

为什么CAD无法偏移或者偏移结果与预想的不一样?

如果找起来太过于麻烦,可以先尝试用OVERKILL命令先处理一下。

图形如果有类似的异常,不但偏移有问题,填充有可能也会出现问题。想不出现问题的话,在绘图的时候就必须要精确。
