CAD输入文字的各种方法

CAD输入文字的各种方法

有很多种方式在CAD软件可以进行文字的输入，常用的有单行文字、多行文字，还有一些特殊的文字对象，例如标注文字、属性文字、动态文字等，接下来简单介绍一下它们用法。

一，多行文字

多行文字的命令是MTEXT，在菜单和工具栏中也可以调用多行文字命令。

输入T回车，先根据提示在图中定义文字的范围，然后再输入文字，会根据宽度自动换行，也能通过手动回车来换行。还能设置高度、颜色、不同的字体或其他特性，还能插入各种符号，添加各种效果等。

二，单行文字

单行文字命令为TEXT，在菜单或工具面板中也可以执行单行文字命令。

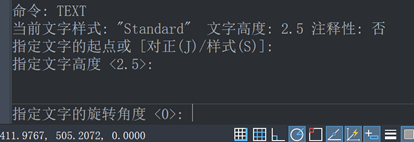

输入DT回车，根据命令行提示确定文字的起点、高度、旋转角度，然后输入文字了，输入文字的时候可以通过回车换行，也能通过鼠标单击来重新确定文字的位置。

连续两次回车，就可以结束单行文字的输入了。

三，属性文字

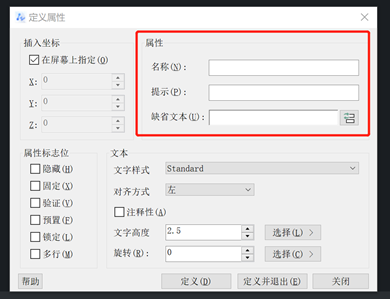

定义属性命令为ATTDEF，输入命令回车会弹出如下会话框，可以进行属性的输入和相关的设置。

完成后通过双击属性文字可以打开编辑属性定义会话框，

四，字段和动态文字

在多行文字、属性文字中都能插入字段FIELD，字段是一些动态文字，比如日期、图形面积等。

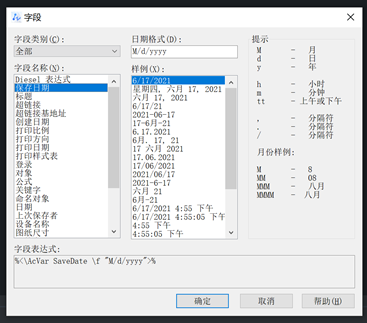

字段也能单独插入，输入FIELD后，会弹出字段对话框，我们选择一个字段插入，这个字段根据图纸状态的变化而自动发生变化。

五，标注文字

标注的主体文字为标注的测量值，在标注样式中还能设置标注的公差、前后缀等文字，在标注完以后也能用ED命令对标注的文字进行编辑，一些CAD版本直接双击标注文字就可以调用ED命令进行编辑。

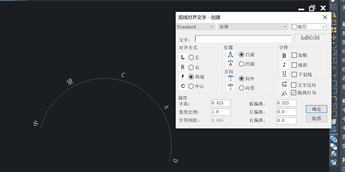

六，弧形文字的输入和编辑

弧形文本命令是ARCTEXT， 创建后还能用ARCTEXT再编辑。
