CAD如何画圆弧箭头？

CAD如何画圆弧箭头？

CAD是一款功能强大的绘图软件，能够极大满足我们的绘图需求。下面小编就给大家介绍通过CAD多段线工具绘制圆弧箭头的具体操作步骤，感兴趣的小伙伴一起来看看吧。

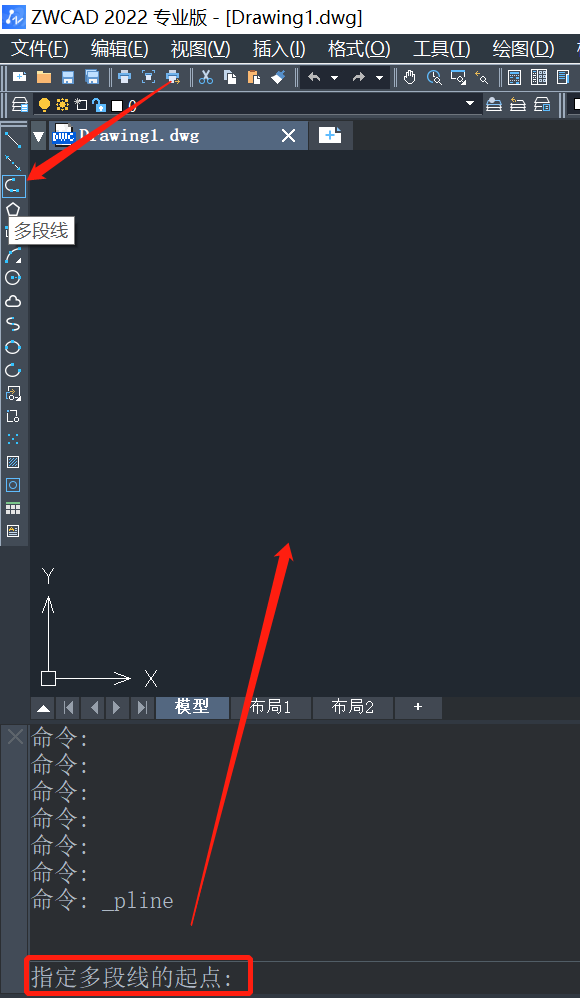

1.首先打开CAD绘图软件，点击左侧工具栏的多段线命令，根据命令行提示，在绘图区域任意指定多段线的起点，如图所示。

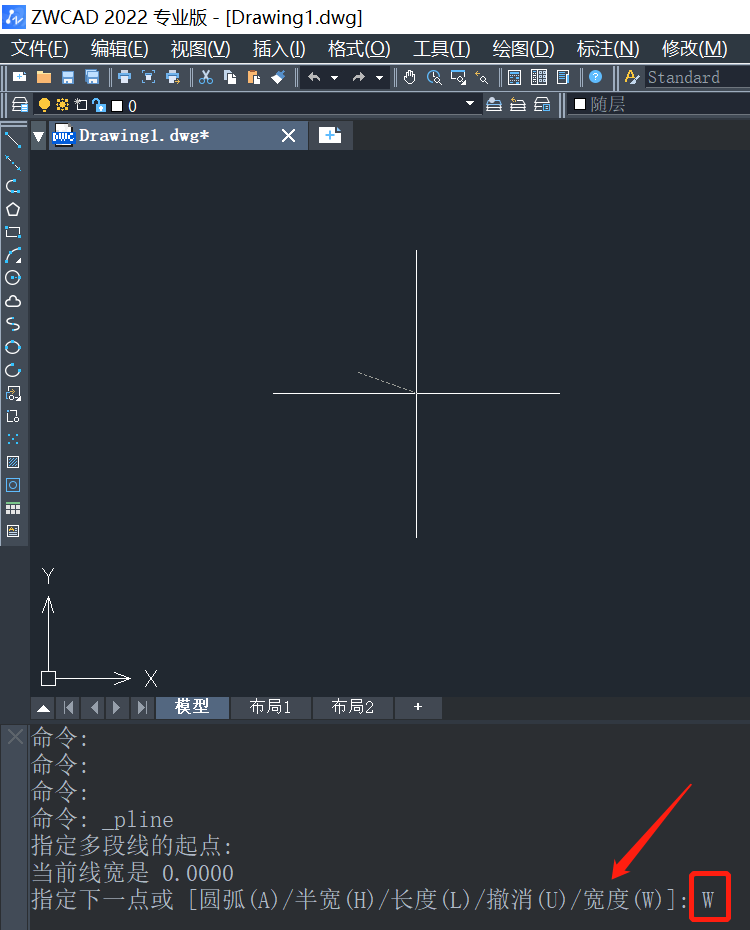

2.根据命令行提示，选择“宽度（W）”选项，直接输入“W”，点击回车执行，如图所示。

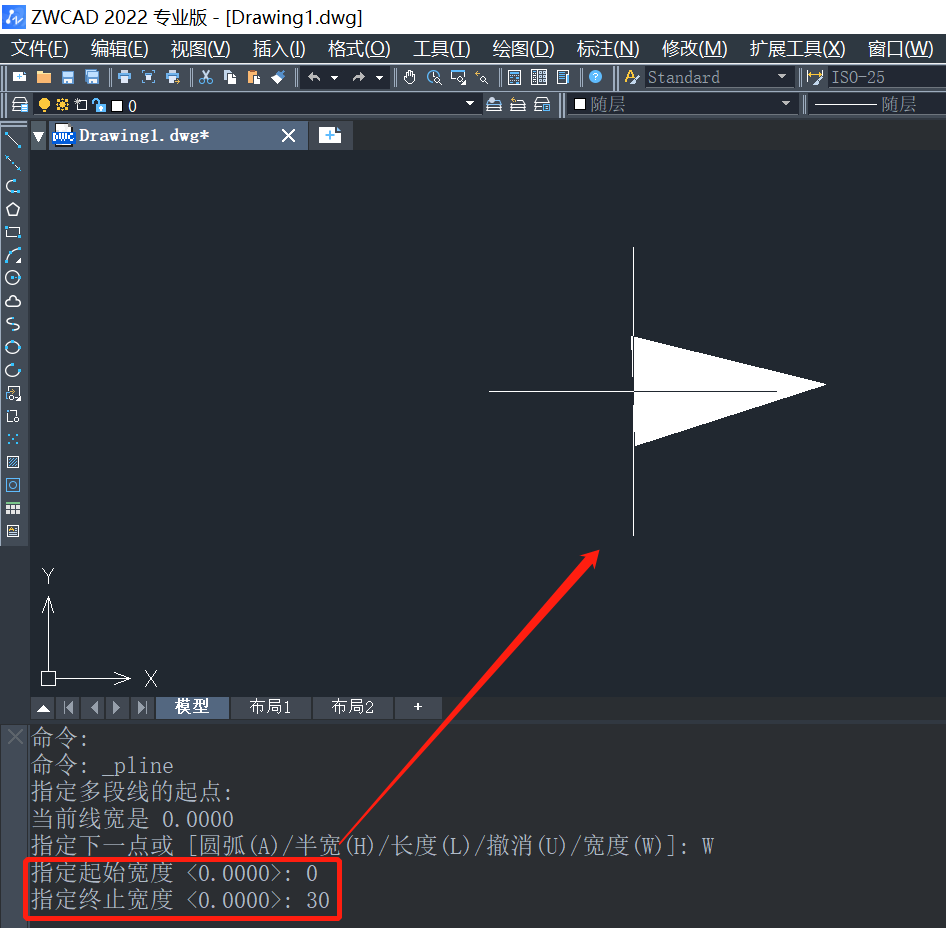

3.接着指定起始宽度为0，点击回车确认；再指定终止宽度为30，点击回车确认，如图所示。

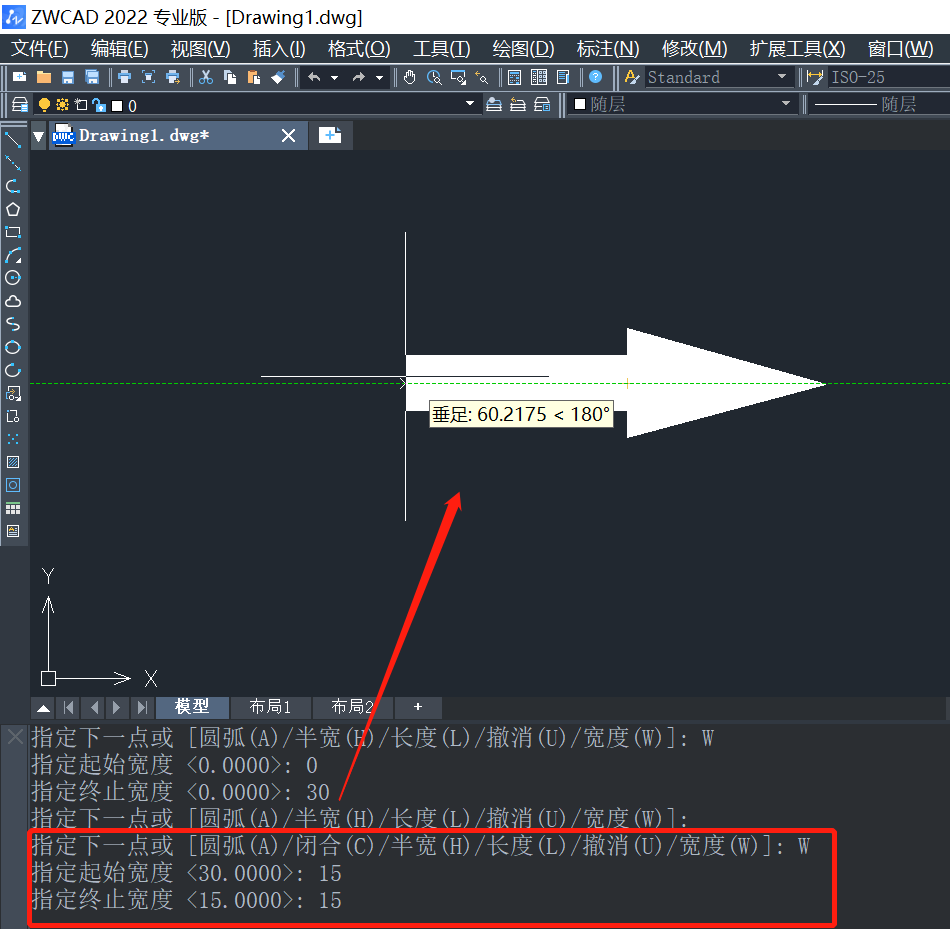

4.再输入W宽度命令，点击回车；指定下一点的起始和终止宽度都设置为15，点击回车确认，如图所示。

5.根据命令行提示，再输入A圆弧命令，点击回车进入圆弧模式，如图所示。

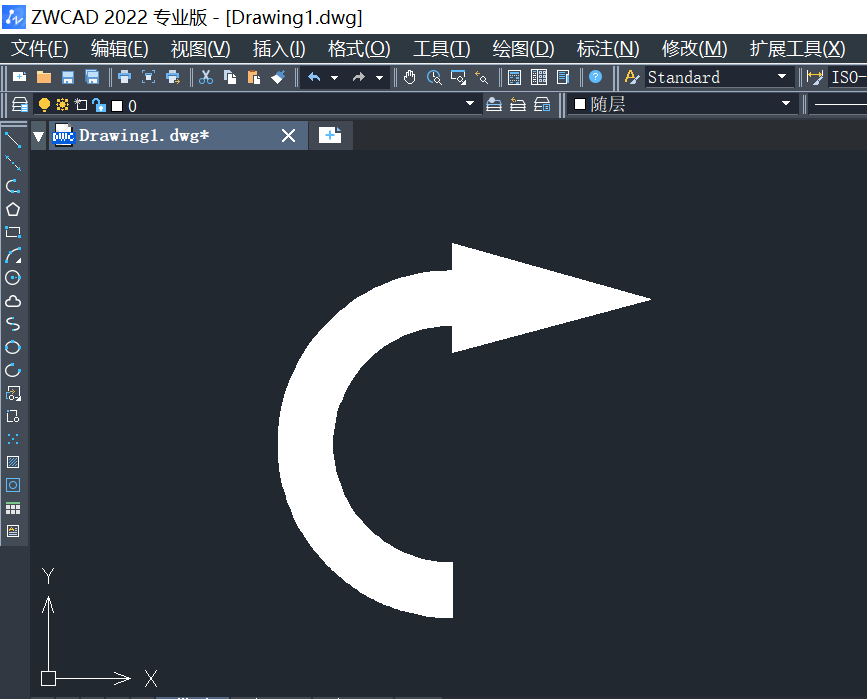

6.这样圆弧箭头就绘制完成了，效果完成图如下。

以上就是关于CAD如何画圆弧箭头的全部内容分享，有需要的小伙伴可以参考以上步骤进行练习，希望能够帮到大家。更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，丰富教程内容不要错过哦。
