CAD中如何对齐两个图形的中心点？

CAD中如何对齐两个图形的中心点？

在使用CAD软件进行绘图设计中，经常需要绘制各种各样的图形，然后进行排列对齐，有些CAD新手还不知道如何对齐两个图形的中心点，那么下面小编就给大家介绍CAD中利用中心点对齐两个图形的方法，一起来看看下面详细的图文教程吧。

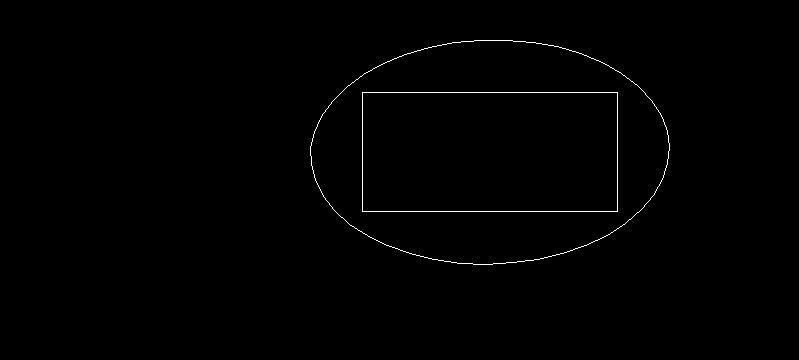

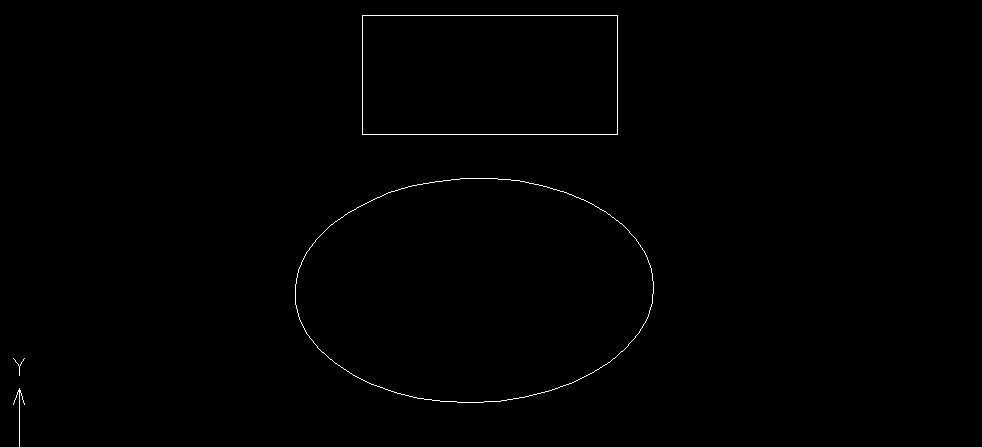

1.首先，打开中望CAD软件，进入绘图区域，我们先绘制一个矩形和一个椭圆。

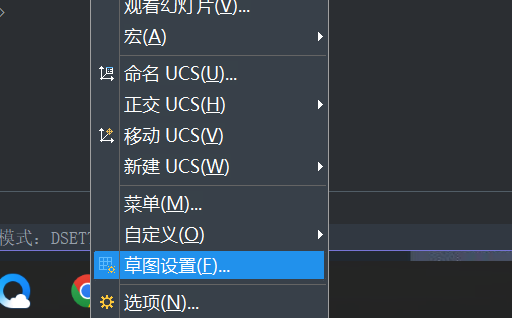

2.之后点击上方工具栏中的【工具】，选择【草图设置】。

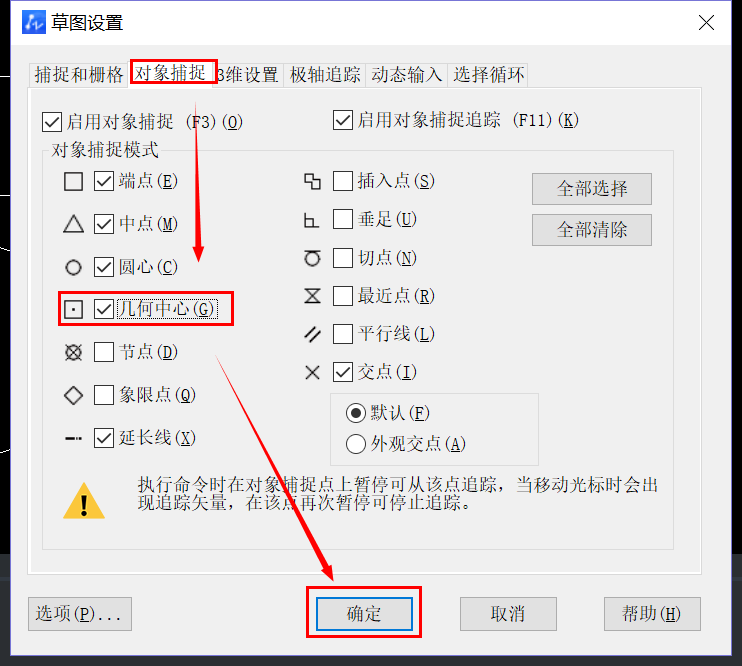

3.在弹出框中选择【对象捕捉】，勾选【几何中心】，然后点击确认。

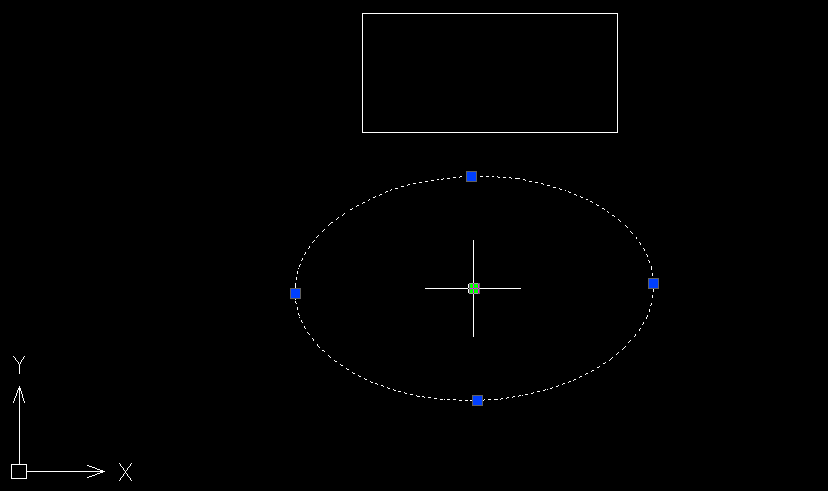

4.接着，我们单击椭圆并将鼠标移动到椭圆的中心点。

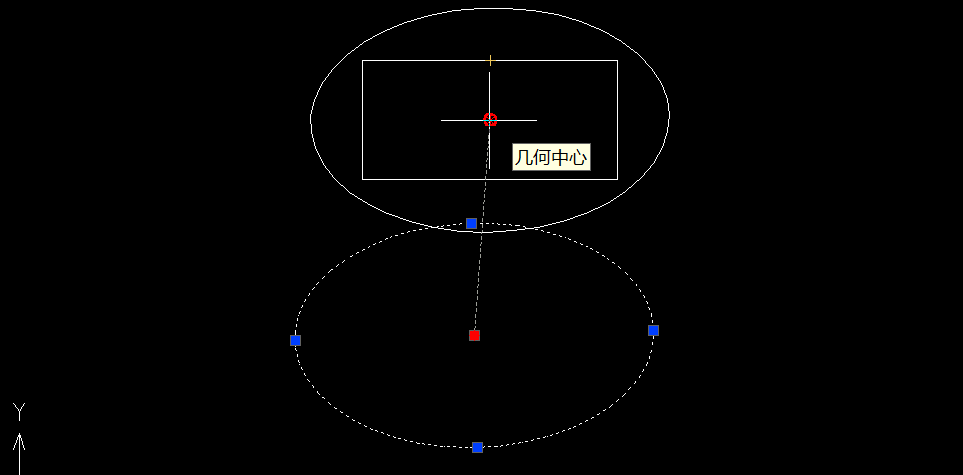

5.单击椭圆的中心点，将椭圆移动到矩形的位置，并对齐其几何中心点，如下图所示：

6.最后，我们需要的两个图形的中心点对齐就完成啦！效果图如下所示：

以上就是关于CAD中两个图形中心点对齐教程的全部内容分享，小伙伴伴们掌握了吗？希望大家能够喜欢。更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，丰富教程内容不要错过哦。
