CAD是一款常用的绘图软件，在CAD中我们可以绘制各种各样的图形，掌握CAD的绘图技巧可以帮助我们提高绘图效率。今天小编要跟大家分享的是CAD中消防箱的绘制方法，有需要的小伙伴可以参考一下！

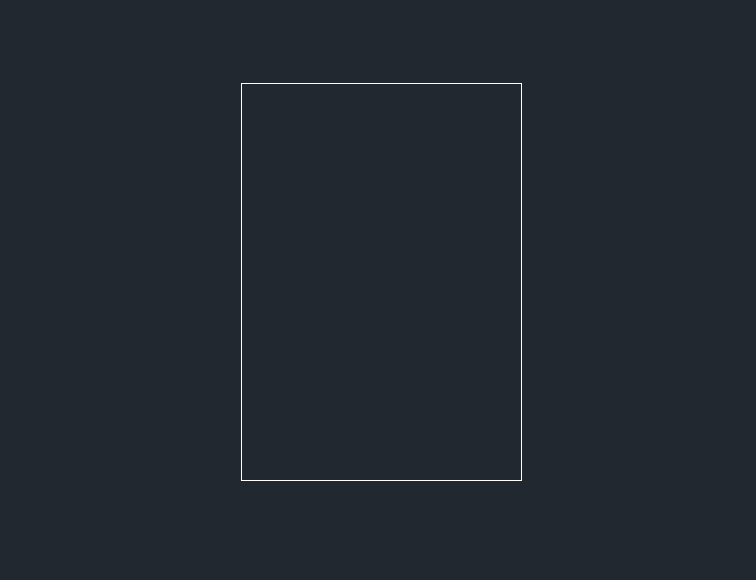

1.  首先，打开中望CAD软件，进入绘图区域。首先绘制一个大小适中的矩形，如下图所示。

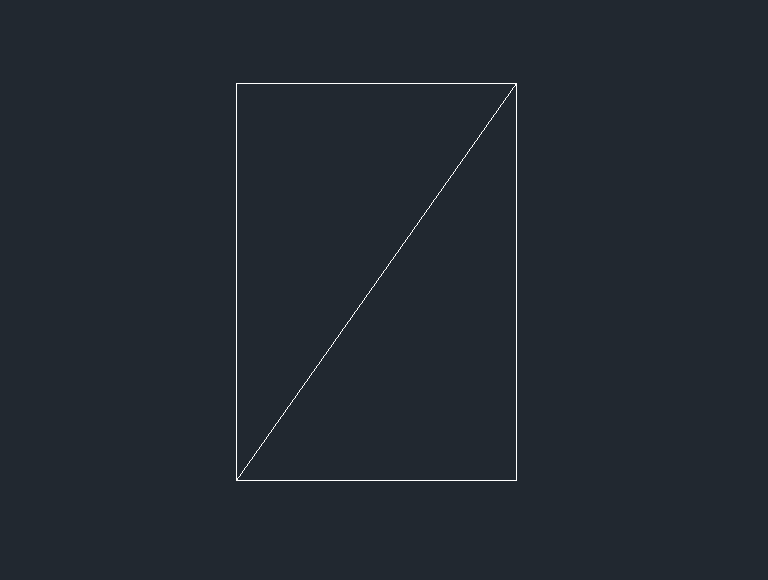

2.  使用【直线】工具，绘制一条长方形的对角线，如下图所示。

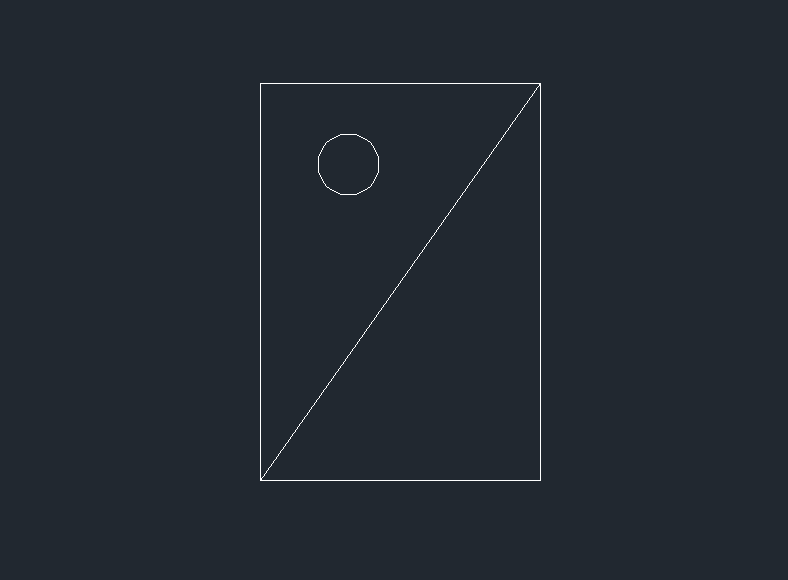

3.  在左半部的三角形中绘制一个小圆，如下图所示。

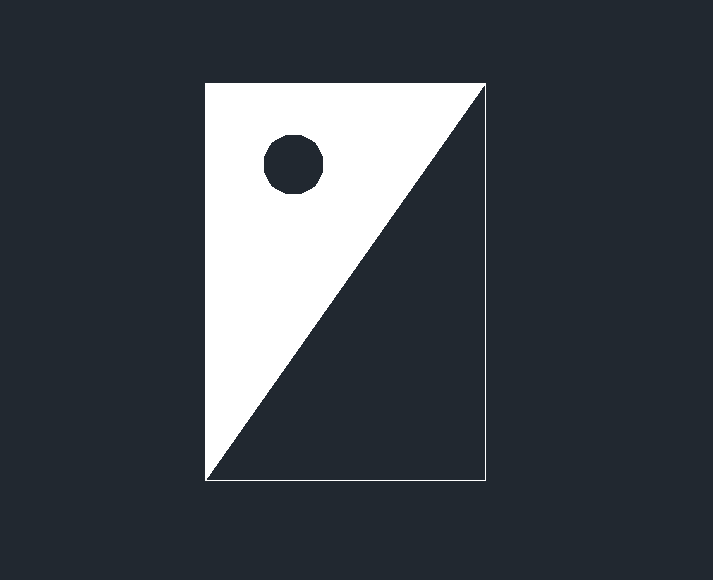

4.  将左半部的三角形填充成白色，圆形区域除外，填充完成后消防箱就绘制完成了，效果如下图所示。

消防图例规定实心部分是消防设备，空心部位代表门开启的方向，你学会了消防箱的绘制方法吗？希望小编今天的分享能帮助到大家。更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，丰富教程内容不要错过哦。
