CAD绘制滑稽表情包

CAD绘制滑稽表情包

CAD是一款专业的制图软件，可以画各种图形，包括二维的三维的，这里想要用CAD画一个滑稽表情包，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

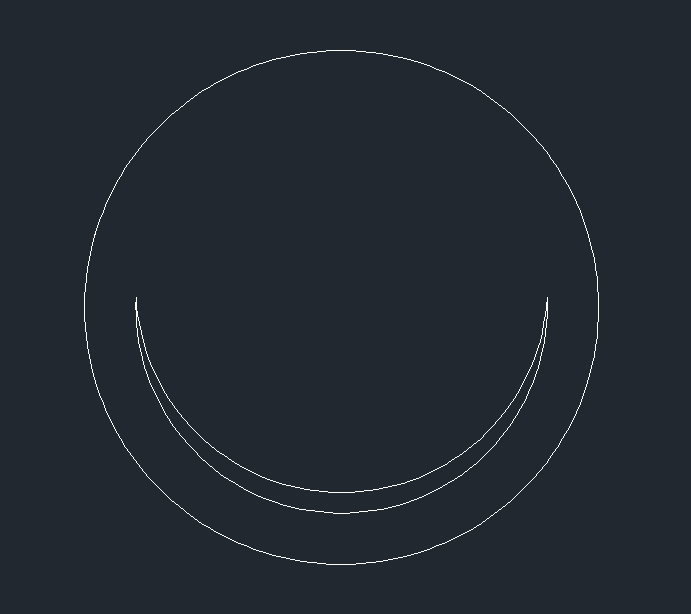

1.打开CAD，指令【C】绘制一个R50的圆，空格重复上一个指令圆心不变画一个R40的圆，然后沿着这个圆心向上偏移3绘制一个R40的圆。使用【TR】对其进行修剪出嘴巴。

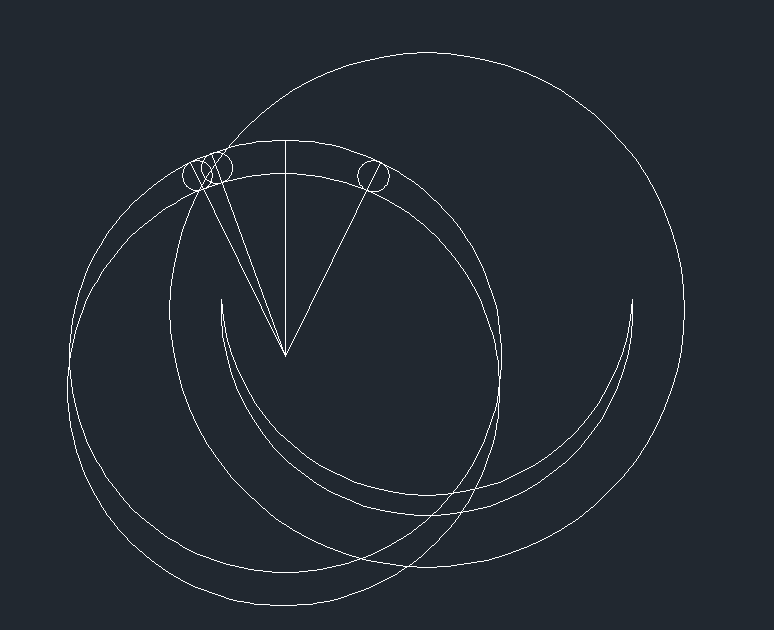

2.指令【C】后输入TK空格然后以圆心作为追踪点往左偏移55/2，往下偏移9,后以该点为圆心画R42的圆，之后复制该圆往下偏移6.5。在这之后以第一个圆的圆心为起点，绘制直线【l】与第一个圆的边相交。最后选中该线激活起点空格两次后输入c复制再输入20，26，-26，绘制出三条与圆相交的直线。指令【C】输入2P两点画圆，分别画三个如下图所示的圆。

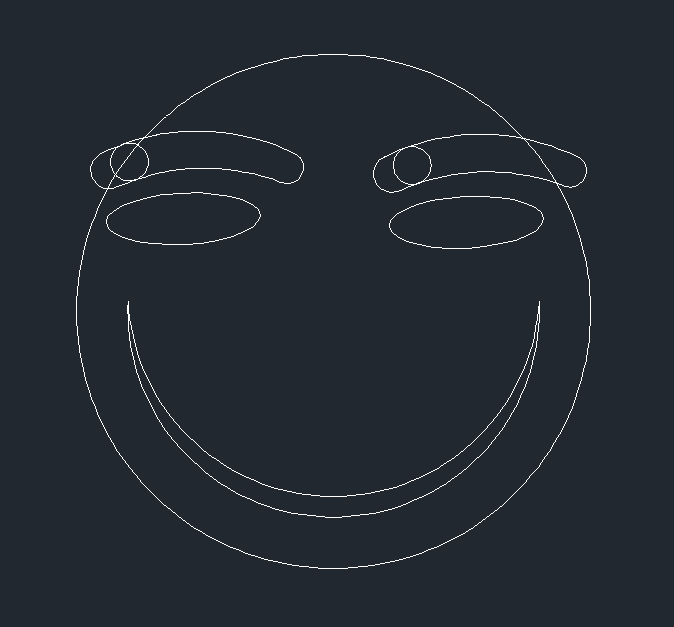

3.对其进行修剪出眼睛。同时使用【EL】椭圆指令在眼睛下方绘制腮红。最后选中眼睛与腮红使用【co】复制指令往右偏移55。眼睛与腮红就绘制完成了。

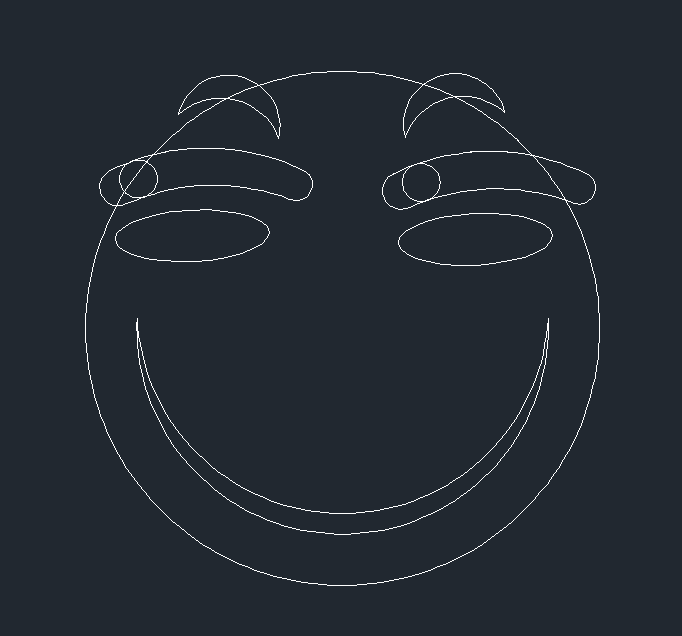

4. 指令【C】绘制一个R10的圆，椭圆【A】绘制圆弧，选择圆的两边作为起点和端点，绘制一个R23的圆弧，使用【TR】对其进行修剪出眉毛。镜像【MI】绘制另一边的眉毛。

以上就是用CAD绘制滑稽表情包的步骤，大家学会了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
