CAD是一款常用的工程图纸设计软件，它不仅能够绘制平面图、剖面图等图纸，而且还可以绘制三维视图。我们今天要讲的是的是三维机械零件-弹片建模，下面我们就来看看详细的教程。

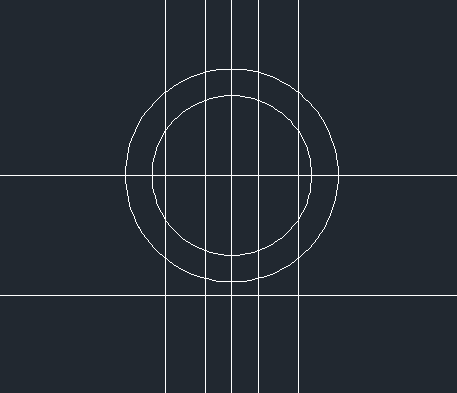

1.打开CAD，选择视图工具栏的【左视】，开启【正交模式】，绘制两条自定义长度的相互垂直的线，绘制两个以直线相交点为圆心，半径为15、20的圆。偏移【O】将水平的直线向下偏移22.5，竖直的线往左和右各偏移5和12.5。

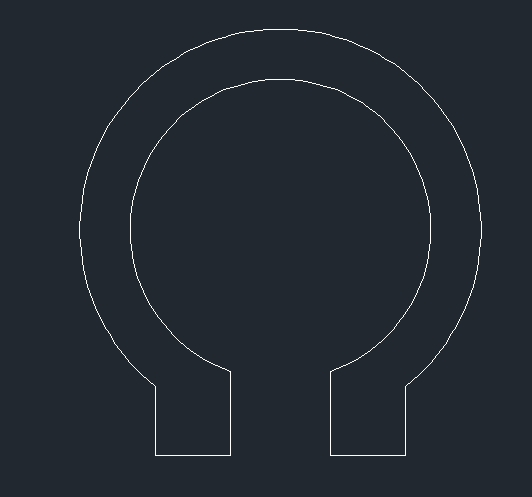

2.修剪图形后输入【PE】后输入参数M选择绘制好的圆弧和线段之后输入J设置模糊距离为0或2空格，图形合并完成。

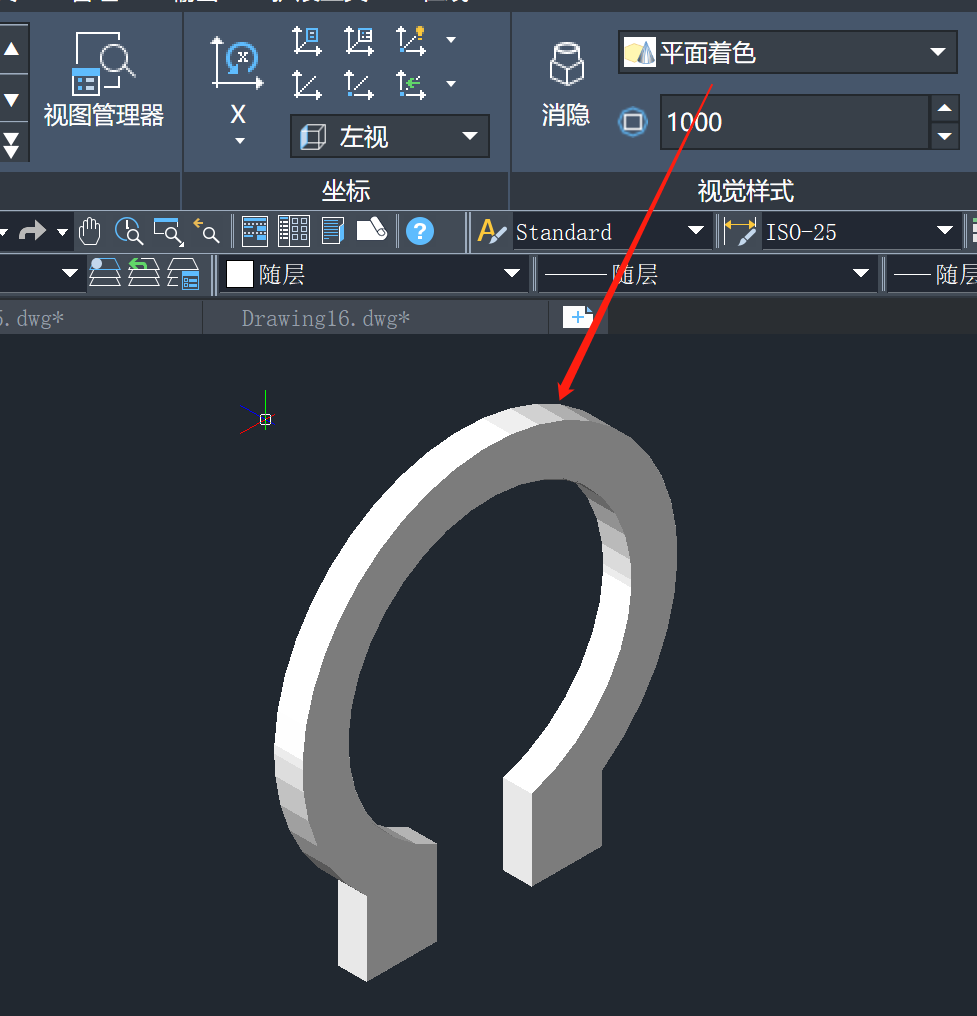

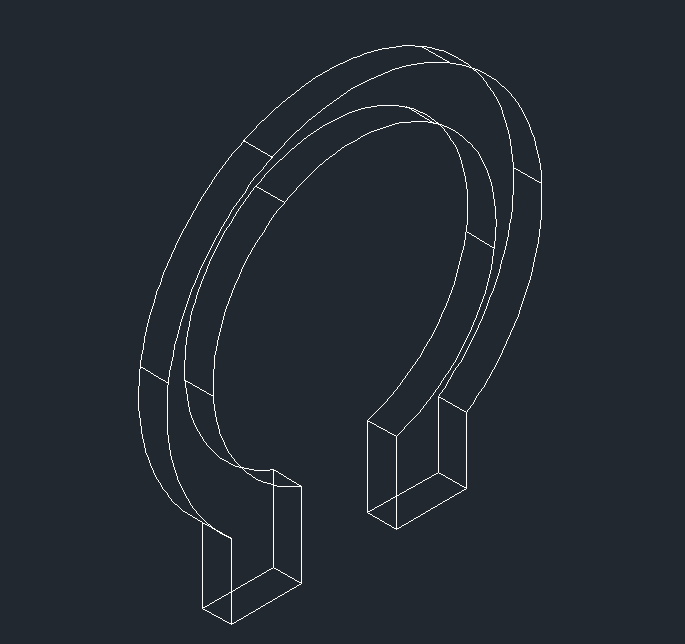

3.选择视图工具栏的【东南等轴侧视图】，输入【EXT】设置位移为3对图形进行拉伸，最后选择视图工具栏下的视觉样式对图形进行【平面着色】，弹片就建模好了。

以上就是用CAD弹片建模的步骤，大家学会了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
