CAD是一款功能强大的制图软件，可以用于绘制二维制图和基本三维设计。我们今天绘制的是电风扇，那大家想知道具体绘制方法吗？那下面跟着小编，小编带你一起来绘制吧！

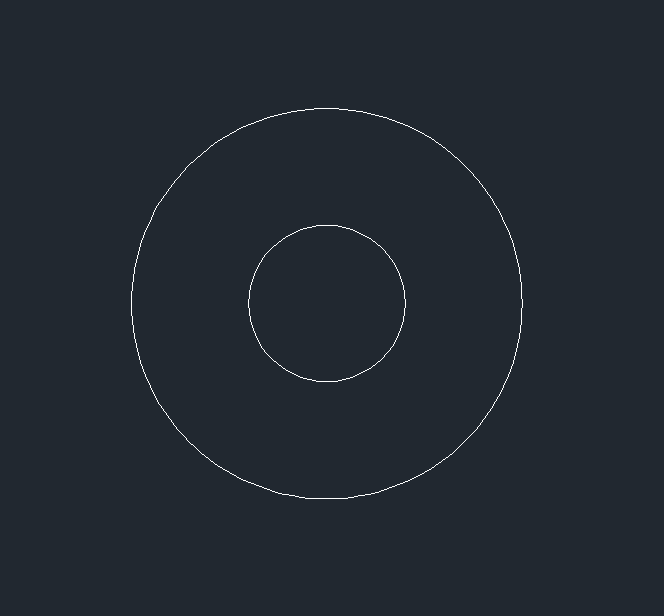

1.打开CAD，圆【C】绘制两个半径分别为20和50的圆。

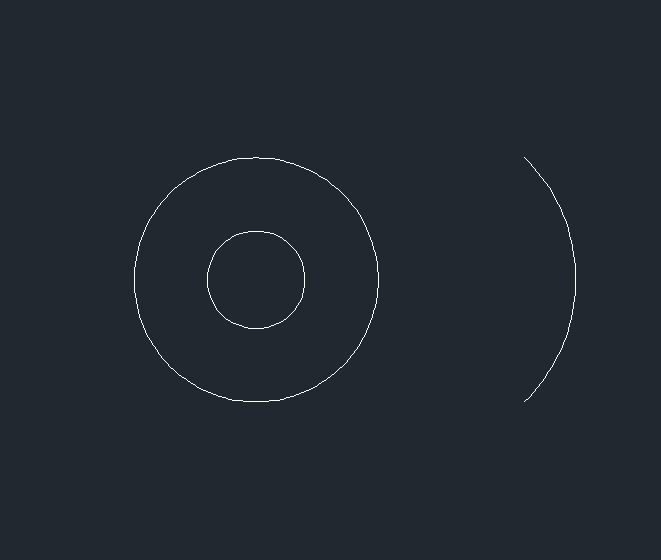

2.选择【绘图】—【圆弧】—【起点、端点、半径】后，输入TK后以R50的圆的下端点为第一个追踪点向右移动50后回车，以R50的上端点的延长线与起点的垂点为端点，设置半径为35。

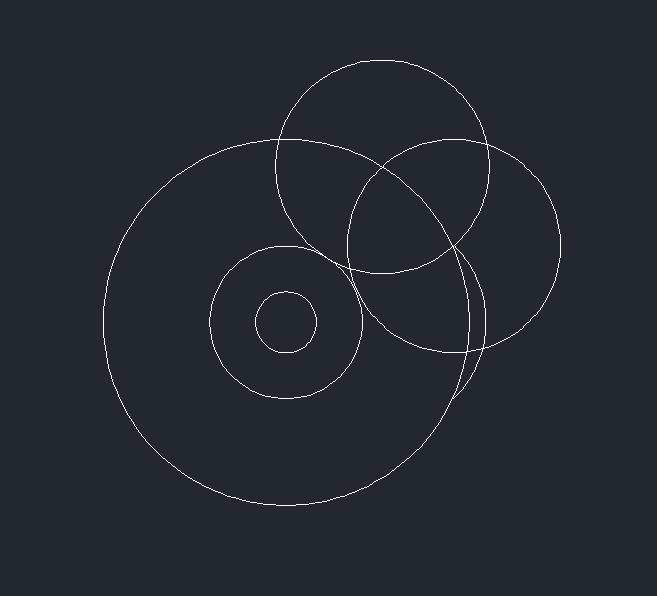

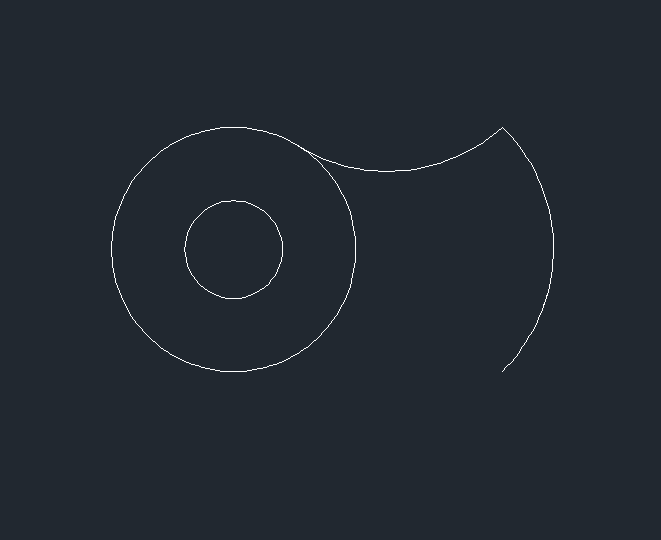

3.先绘制两个辅助圆，与先前绘制的圆同圆心绘制R60的圆。弧线的上端点为圆心绘制R35的圆，R60和R35两个圆的交点绘制R35的圆，最后修剪出扇叶的弧线。

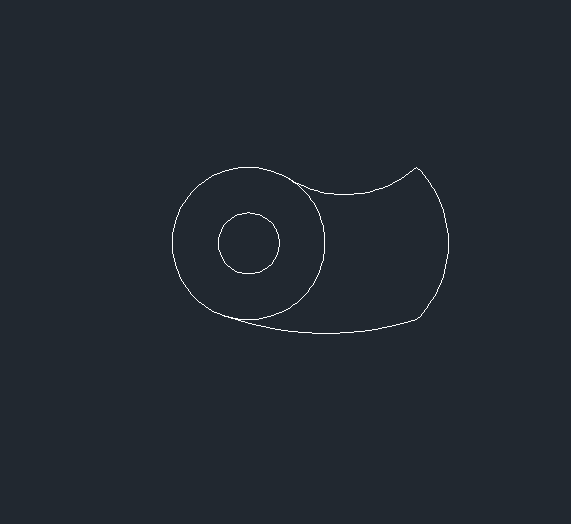

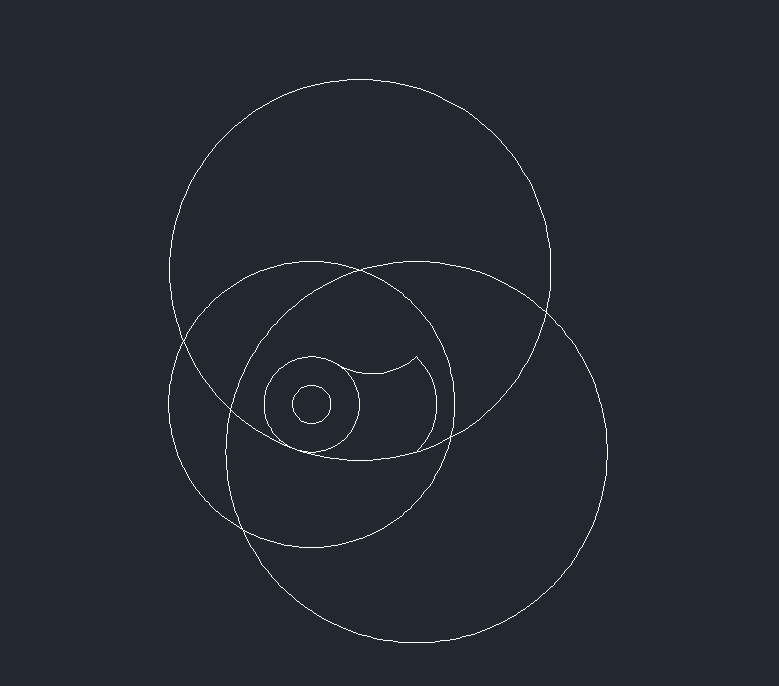

4.绘制两个辅助圆，与先前绘制的圆同圆心绘制R75的圆。弧线的下端点为圆心绘制R100的圆，最后以这两个圆的交点为圆心绘制R100的圆，修剪出扇叶的另一条弧线。

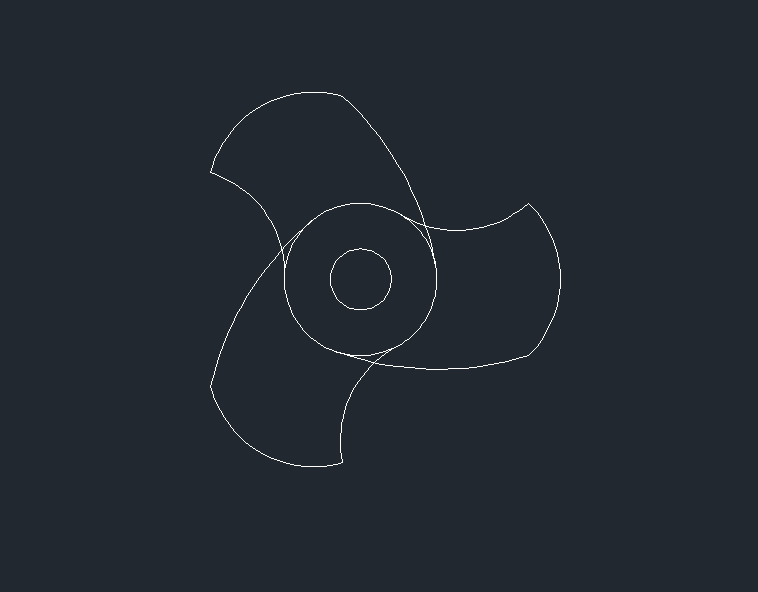

5.【ARR】环形阵列，选择图形的圆心为中心点，扇叶为对象，设置项目数为3，角度为360，电风扇绘制完成了。
