CAD绘制垫铁轴测图

CAD绘制垫铁轴测图

CAD是一款专业的工程图纸设计软件，它不仅能够绘制平面图、剖面图等图纸，而且还可以绘制三维视图。我们今天绘制的是机械零件—垫片轴测图，那大家想知道具体绘制方法吗？那下面跟着小编，小编带你一起来绘制吧

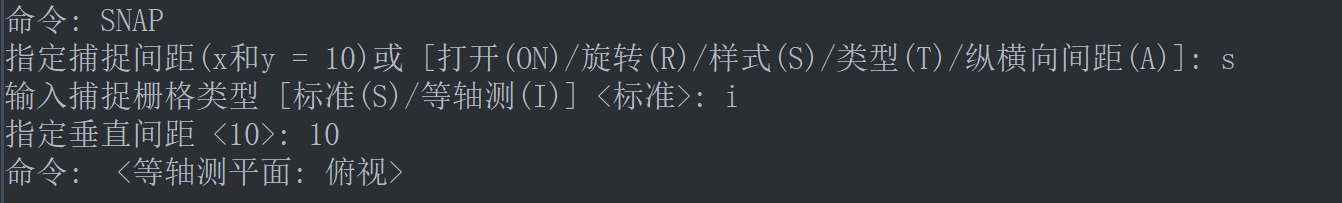

1.打开CAD，做绘图前的准备工作，首先新建图层，设置该图层颜色和线型为红色。然后在命令行输入【SNAP】后根据提示输入【S】后再选择【I】设置等轴距捕捉模式，之后快捷键【Ctrl +E】切换视图环境为【等轴测平面: 俯视】，最后开启正交模式。

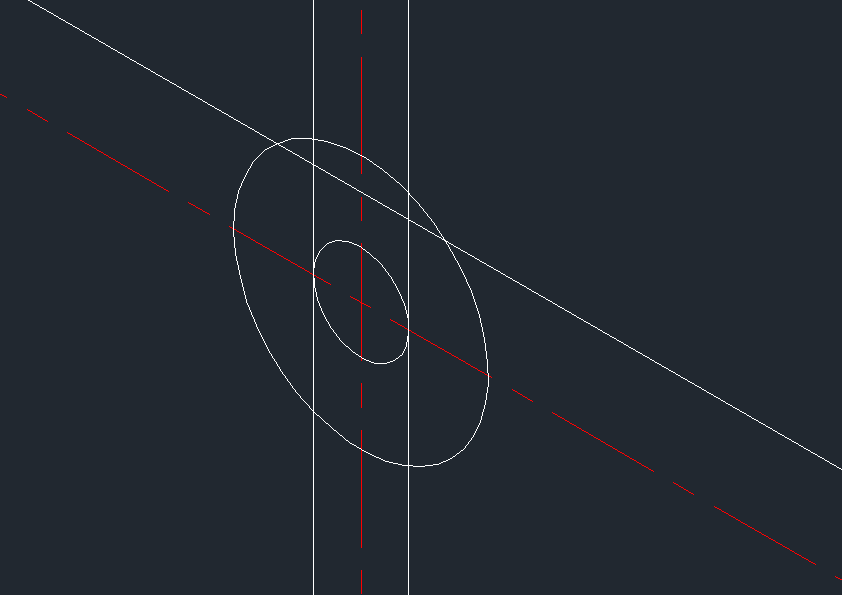

2.先绘制一条水平直线后再绘制一条与该直线垂直的直线，再将这两条直线移动至新建的图层。【Ctrl +E】切换视图环境为【等轴测平面: 左视】之后输入椭圆命令【EL】后再输入【I】，选择以两条直线的交点为圆心，绘制两个半径分别为15和40的等轴测同心圆。复制【CO】再把水平直线向上复制30，竖直线左右复制15,再移动至0图层。

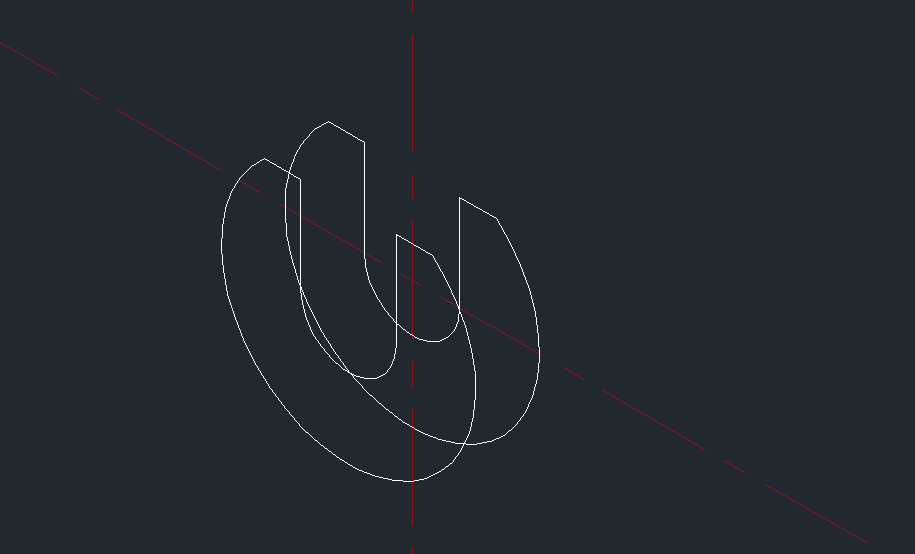

3.对图形进行修剪，切换视图环境为【等轴测平面: 俯视】，输入复制【CO】后选择绘制好的图形，选择直线交点为基点后向左移动20复制图形。

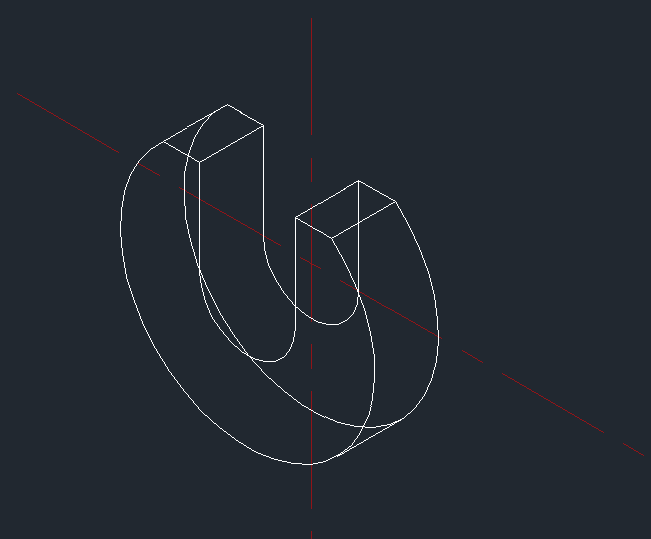

4.直线【L】连接图形。

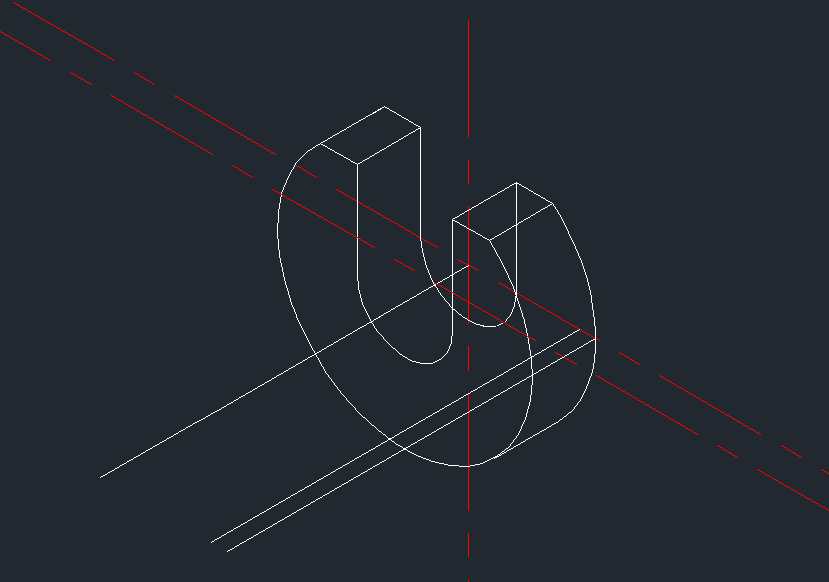

5.对图形进行修剪，以直线的交点为起点向左绘制任意长度直线，复制【CO】将直线向下移动35和40复制两条直线。再将水平直线向左复制10。

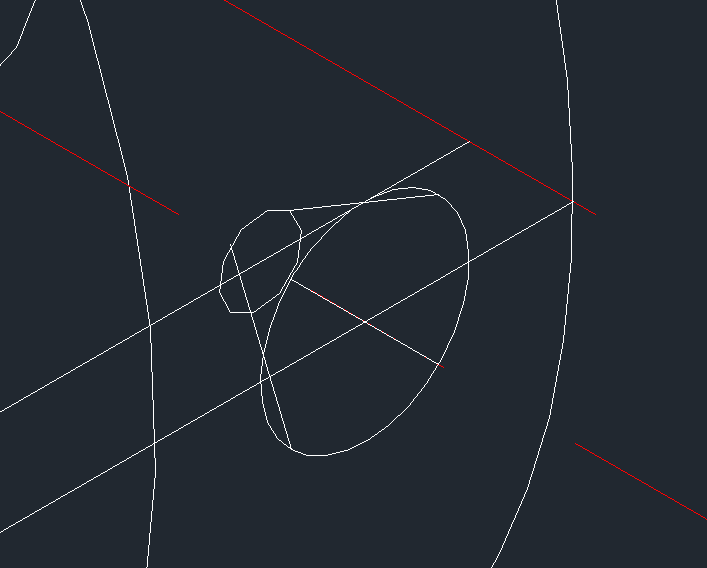

6.切换视图环境为【等轴测平面: 右视】，绘制如下图所示的椭圆，圆心半径分别为5和2，再使用三条直线封闭图形。

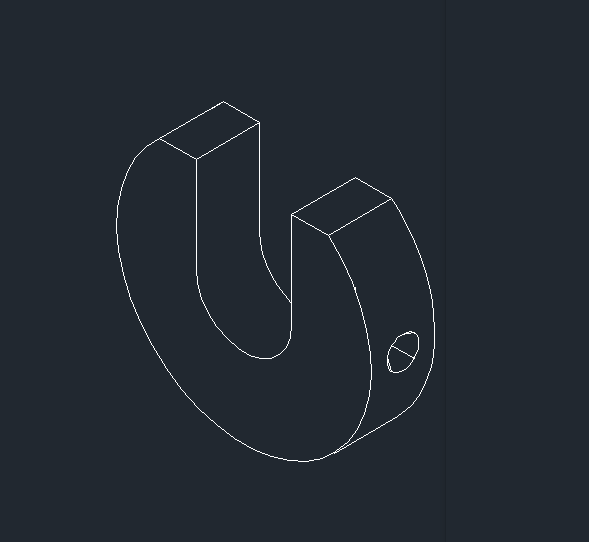

7.使用【TR】和【E】修剪图形和删除多余辅助线，垫铁轴测图就绘制完成了。

以上就是CAD绘制垫铁轴测图的步骤，自己跟着动手试试吧！更多精彩CAD内容教程敬请关注中望CAD官网，小编今后将继续输出更多有关CAD教程的内容！
