CAD绘制偏心轮

CAD绘制偏心轮

CAD是一款专业的制图软件，可以画各种图形，包括二维的和三维的，如果想用CAD画机械设计的盘盖类零件—偏心轮，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

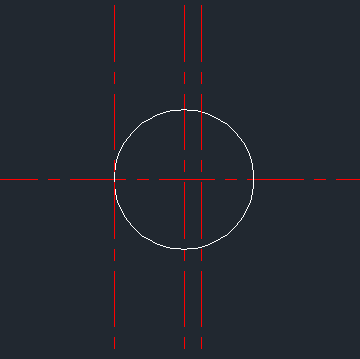

1.打开CAD，新建图层，设置该图层颜色和线型为红色和center，在该图层绘制两条相互垂直的构造线，以构造线交点为圆心绘制半径为40的圆。以相互垂直的两条直线的交点为基地绘制角度为30的构造线，将竖直的构造线使用偏移【O】绘制两条直线，一条向左偏移40，一条向右偏移10。

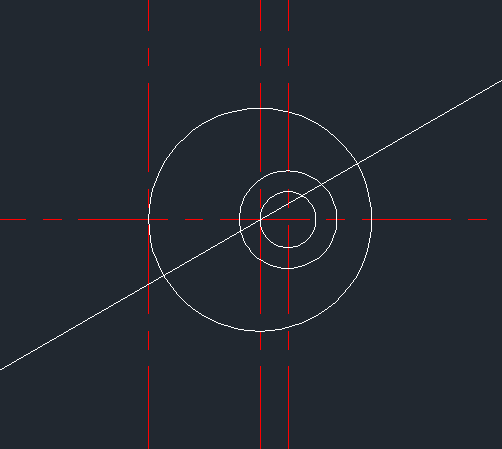

2.以最右边的直线和水平构造线的交点为圆心绘制两个半径分别为10和17.5的同心圆。

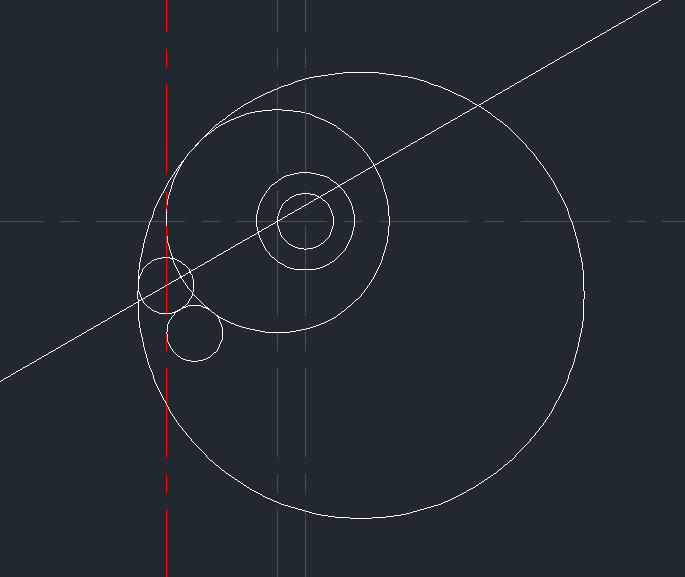

3.以角度为30的线和最左边竖直线的交点为圆心绘制半径为10的圆，输入圆【C】后再输入【T】，捕捉该圆和半径为40的圆的切点分别绘制半径为80和10的圆，绘制效果如图所示。

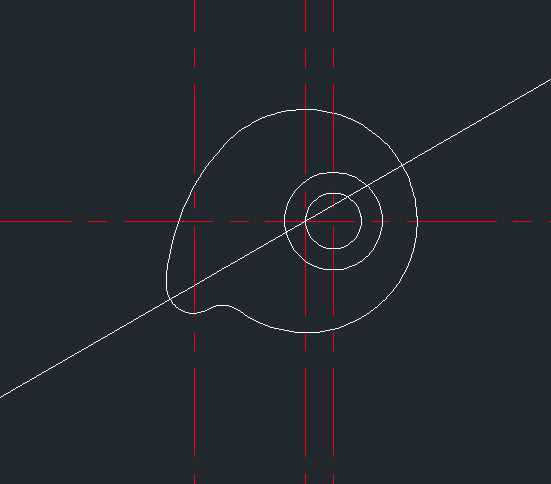

4.修剪工具修剪图形，偏心轮就绘制完成了。

以上就是用CAD绘制偏心轮的步骤，大家学会了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
