CAD如何画一辆自行车？

CAD如何画一辆自行车？

CAD作为一款可以绘制各种图形的制图软件，无论是二维平面图形还是三维立体图形都可以用CAD绘制，这里想要用CAD画一个平面自行车，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

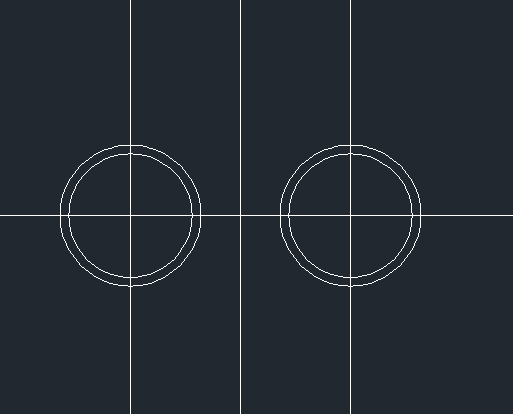

1.打开CAD，输入【XL】绘制两条相互垂直的构造线，将垂直构造线偏移【O】向左右偏移25。然后以偏移的两条直线和水平线的交点为圆心，分别绘制半径为18的圆。

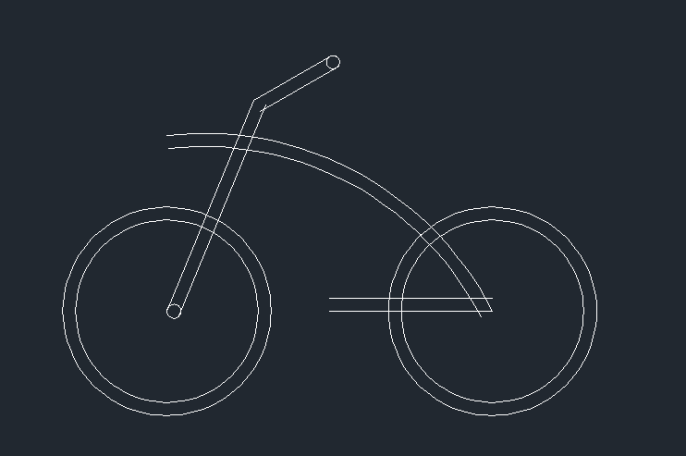

2.使用直线【L】在左边的圆绘制两条直线，右边的圆绘制一条直线。然后使用圆弧【ARC】绘制一条弧线，最后使用偏移【O】把绘制的直线和弧线偏移2，使用两点画圆的方式画两个如下图所示的圆。

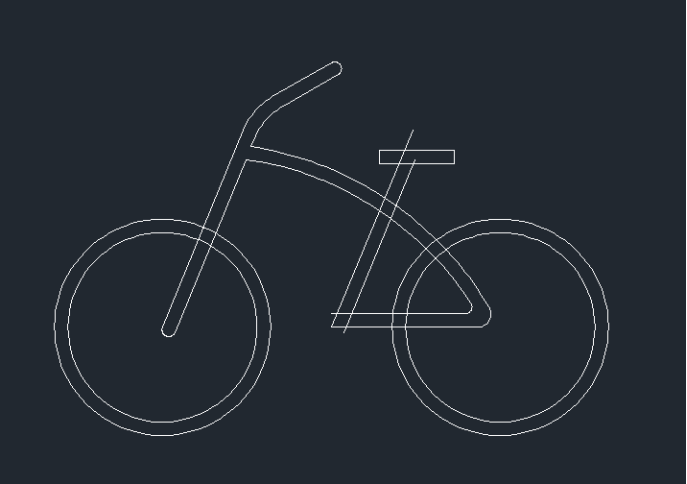

3.修剪图形，圆角【F】修饰图形。然后使用复制【CO】复制左边的直线至右边，再使用矩形【REC】绘制一个矩形作为自行车座椅。

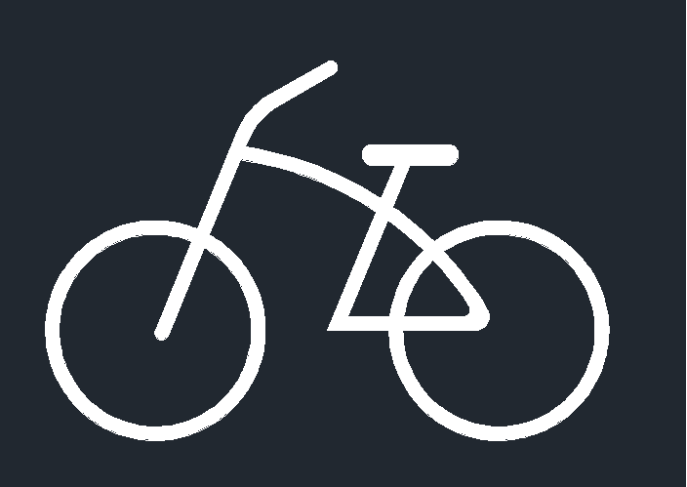

4.修剪图形，再把矩形设置为圆角。然后框选全部的图形使用【J】连接，最后使用【H】给图形上色。

以上就是用CAD绘制平面自行车的步骤，大家学会了吗？一起跟着小编来试试吧！
