CAD绘制三维传动轴

在使用CAD绘制机械图形时,我们常常需要画出机械图形的平面图形,以及一些三位立体零件,我们今天绘制的是三维机械零件—传动轴。下面小编为大家讲解具体的绘制步骤。

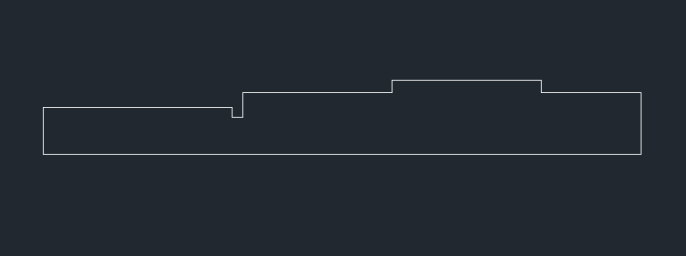

1.打开CAD,使用多线段【PL】绘制如下图所示的图形。

CAD绘制三维传动轴

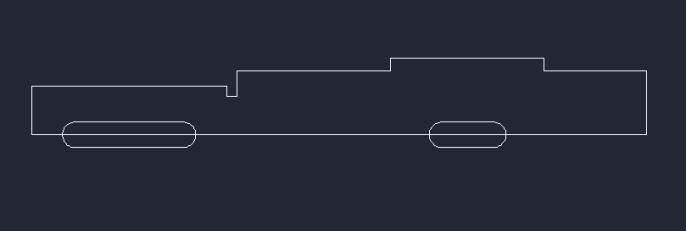

2.输入矩形【REC】绘制两个矩形置于绘制好的图形下边,然后使用圆角【F】把矩形的边改为圆角。如图所示。

CAD绘制三维传动轴

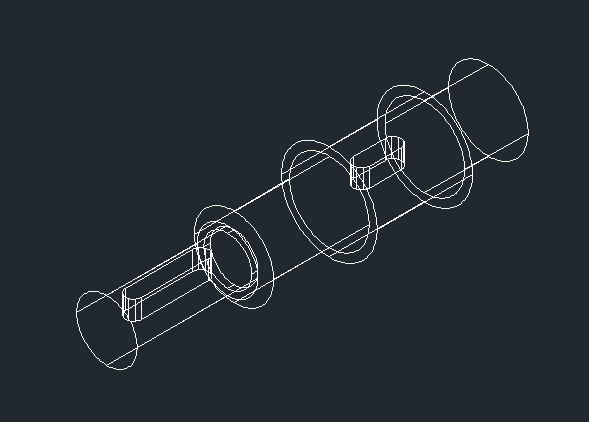

3.切换视图至【西南轴等测】,点击界面上方工具栏的【修改】—【三维操作】—【三维旋转】对多边形旋转360度。然后使用拉伸【EXT】对两个矩形进行拉伸。如图所示。

CAD绘制三维传动轴

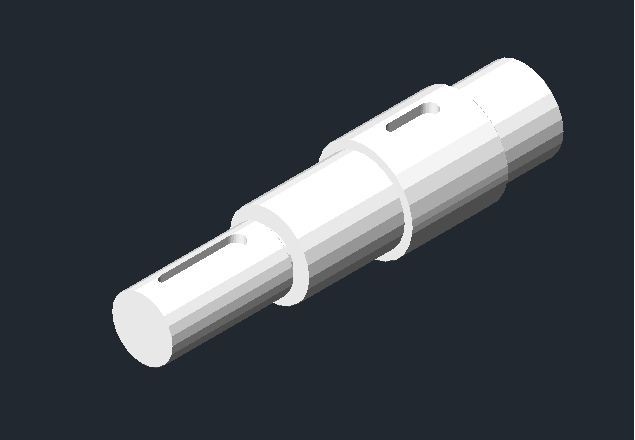

4.移动【M】移动拉伸后的矩形至旋转后的实体上方,然后差集【SUB】选择实体空格后再选择矩形对其进行差集操作,传动轴绘制完成。

CAD绘制三维传动轴

以上就是CAD绘制三维传动轴的方法,还不太熟悉的朋友多多练习。更多CAD资讯敬请关注中望CAD官网,小编将持续更新推送,带大家学习更多实用内容。
