CAD绘制操作杆

CAD绘制操作杆

CAD可以绘制机械图形，常用于绘制机械图形的平面图形或三维立体图，今天绘制的是机械的工具类零件—操作杆平面图。小编将在下面的教程进行讲解。

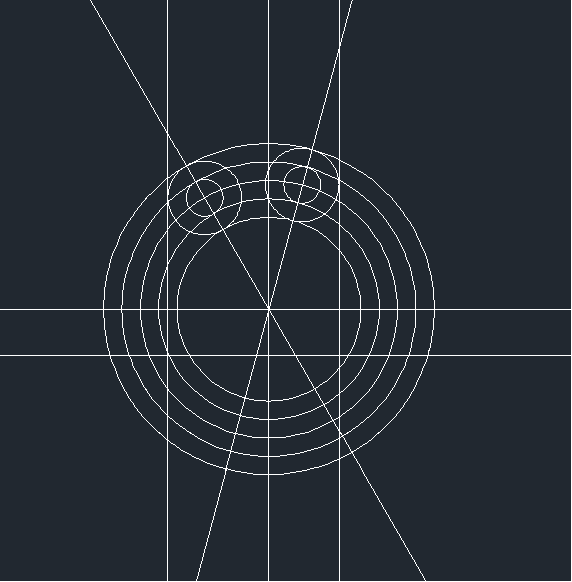

1.打开CAD，首先在界面使用构造线【XL】绘制相互垂直的两条线。然后输入【O】把水平线向上偏移25再绘制一条直线，以该直线和垂直线的交点为圆心绘制半径为50、70、90的同心圆。最后再绘制如图所示的两条直线。

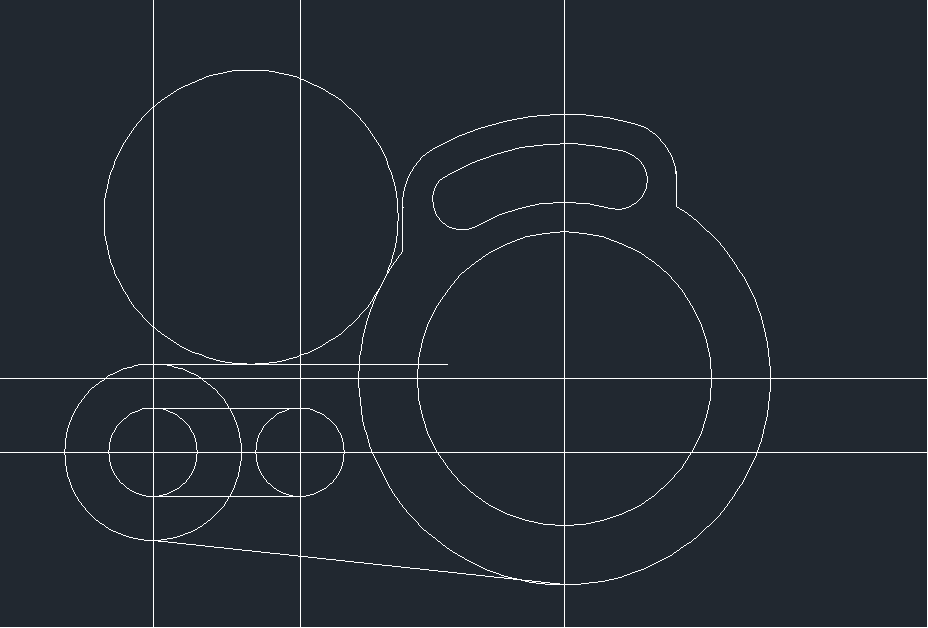

2.使用修剪工具修剪图形。首先将垂直线向右偏移90和140，使用圆【C】绘制如图所示的圆，圆的半径为15和30。然后使用直线工具【L】连接圆，同时在绘制好的圆上绘制一条长度为100的直线。最后切点画圆绘制半径为100的圆。

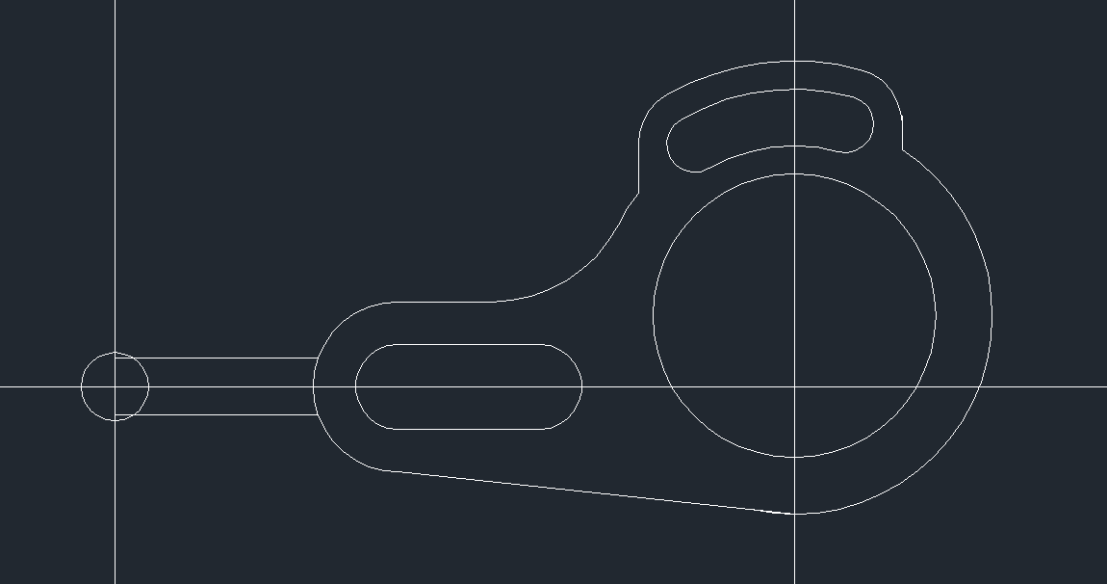

3.修剪图形。将垂直线向左偏移240，以该直线和水平线的交点为圆心绘制半径为12的圆。使用直线【L】绘制如图所示的两条直线。

4.最后修剪图形和删除多余构造线，操作杆绘制完成了。

以上就是绘制操作杆的步骤，你学会了吗？一起动手绘制看看吧！
