CAD绘制柱塞

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2022-11-22

简介CAD绘制柱塞 CAD是一款常用于绘图的工具,软件的应用领域广泛,如建筑、土木工程、电器工程和制造业等,下面小编为大家介绍的是CAD绘制柱塞的步骤,感兴趣的小伙伴一起看看吧!

CAD绘制柱塞

CAD是一款常用于绘图的工具,软件的应用领域广泛,如建筑、土木工程、电器工程和制造业等,下面小编为大家介绍的是CAD绘制柱塞的步骤,感兴趣的小伙伴一起看看吧!

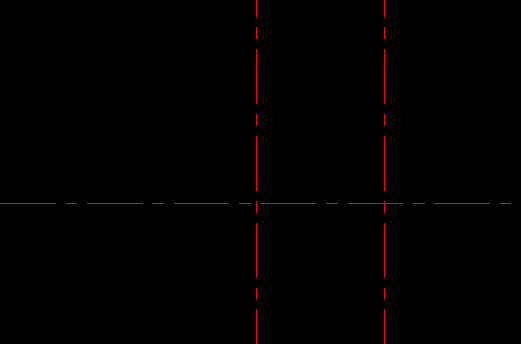

1.首先,我们将中望CAD软件打开,点击上方【格式】,找到【图层】,新建一个名为【虚线】的图层,修改颜色为红色,线性为CENTER,然后按下图样式绘制线段。

CAD绘制柱塞

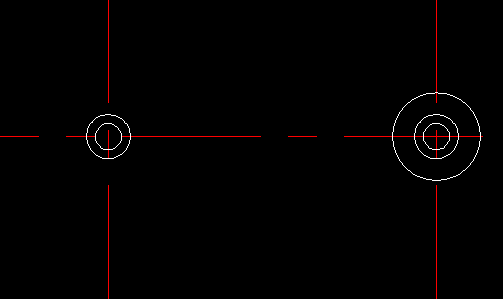

2.使用【圆】命令,在两个交点分别绘制半径为3、5与10的同心圆,效果图如下所示。

CAD绘制柱塞

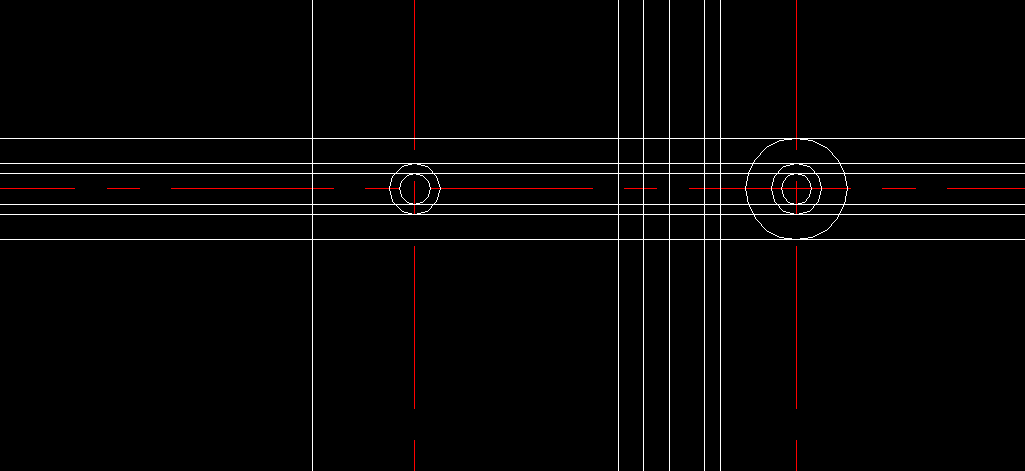

3.接下来我们画出辅助线,将左边竖线往右偏移40、45、50,往左偏移20,我们继续将右边的竖线向左偏移15、18,然后将横线向上偏移3、5、10,选中三条线段,进行MI镜像操作,对以上线段修改图层,最终效果图如下。

CAD绘制柱塞

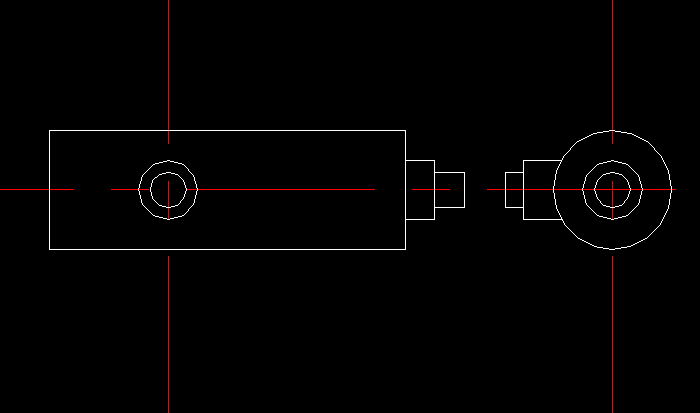

4.选中整个图形,然后将多余的线段修剪,得到效果图如下。

CAD绘制柱塞

5.使用阵列工具和复制命令,然后使用椭圆弧工具,得到最终效果图如下所示。

CAD绘制柱塞



以上就是在CAD中绘制柱塞图形的步骤,各位都学会了吗?感谢各位的阅读与支持!
