CAD绘制手轮

CAD绘制手轮

CAD可用于绘制机械图形，我们常用它绘制机械图形的平面图，或者一些细小重要零件的图纸，那机械的工具类零件—手轮的平面图怎么画呢？其实并不复杂，下面小编就来示范给大家看看。

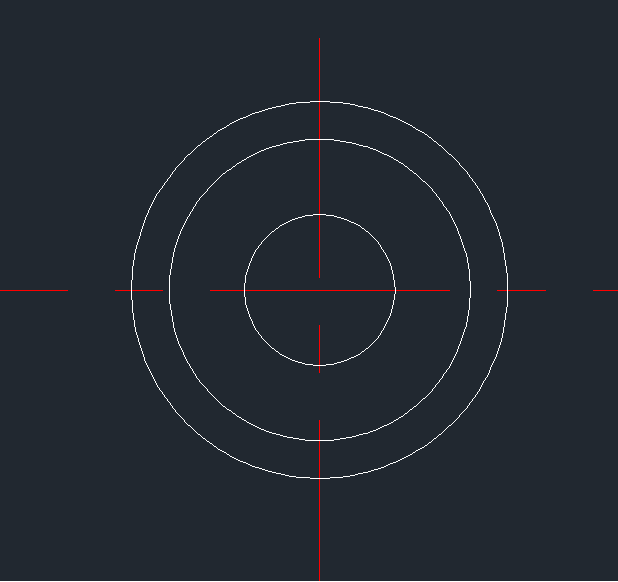

1. 打开CAD，【LA】在图层特性管理器新建图层，设置图层颜色为红色，线型为center。构造线【XL】在该图层绘制两条相互垂直的辅助线。圆【C】绘制三个半径分别为10、20、25的同心圆。

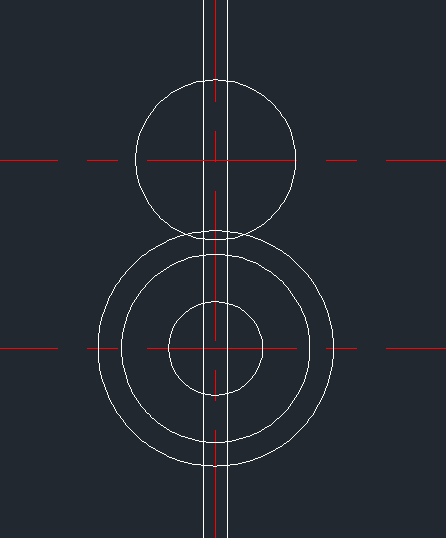

2.偏移【O】将竖直线左右偏移2.5，水平线向上偏移40。以偏移40的直线和竖直辅助线的交点为圆心绘制半径为17的圆。

3.修剪图形。然后阵列【ARR】，设置项目数为5，角度为360，环形阵列。最后多边形【POL】在同心圆内部绘制一个以圆心为中心点、半径为4的四边形。

4.修剪图形。圆角【F】把手轮内部图形的夹角半径设置为2。

以上就是关于CAD绘制手轮的方法，还不太熟悉的朋友多多练习。
