CAD作为一款功能齐全的制图软件，可以画各种二维或三维图形，今天我们要用CAD画一个平面螺丝刀，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

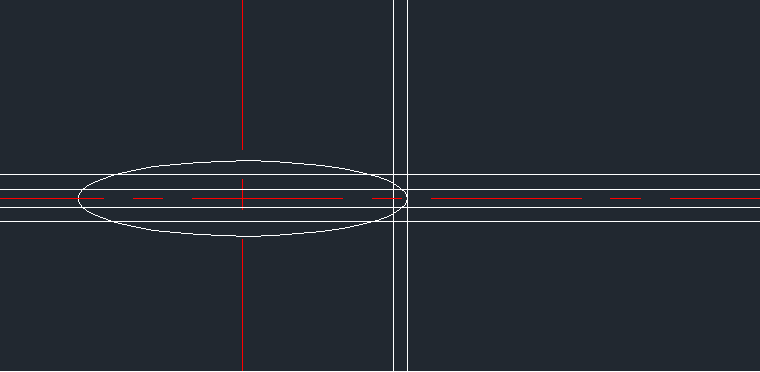

1.打开CAD，【LA】新建图层，设置图层颜色为红色，线型为center。【XL】在该图层绘制两条相互垂直的辅助线。然后【EL】选择以该辅助线的交点为圆心绘制水平长半轴35、垂直短半轴8的椭圆。最后偏移【O】将水平直线向上下都偏移2和5，竖直线向右偏移32和35。

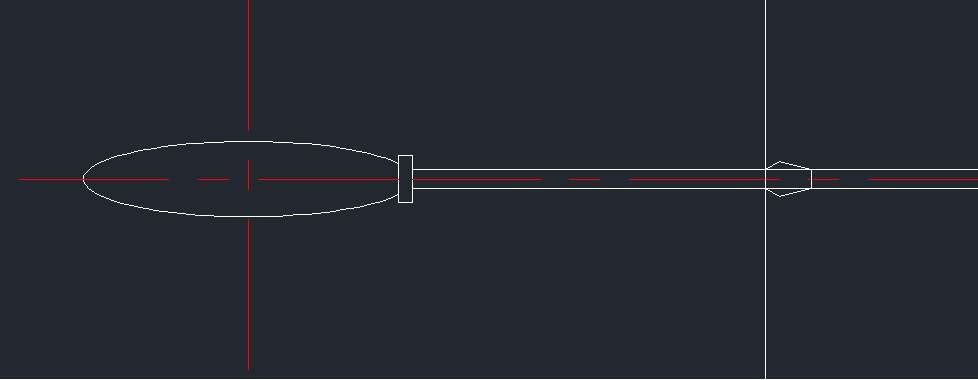

2.使用修剪工具修剪图形。然后将竖直线向右偏移110，最后绘制螺丝刀头，用多线段【PL】绘制如图所示的图形。

3.将竖直线向左右偏移20，再以偏移后的直线和水平线的交点为圆心，绘制两个长半轴为6，短半轴为3的椭圆。最后使用直线【L】连接椭圆。

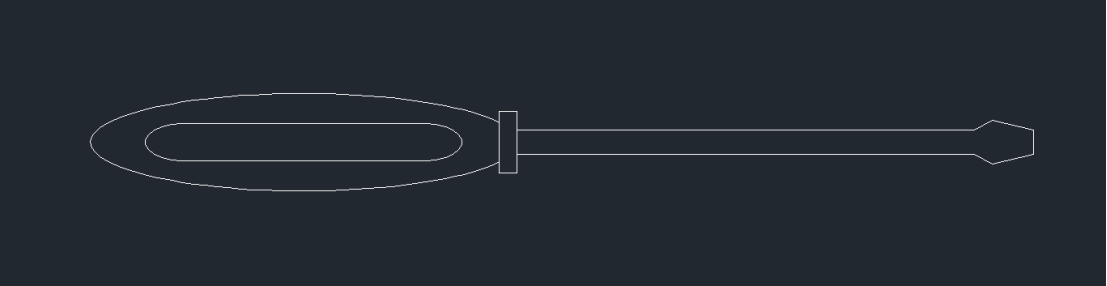

4.对图形进行修剪，螺丝刀绘制完成。
