CAD如何绘制写字板？

CAD如何绘制写字板？

CAD是非常使用的绘图软件，我们可以使用它绘制我们想要的图形，那如何用CAD绘制写字板？下面小编为大家解答。

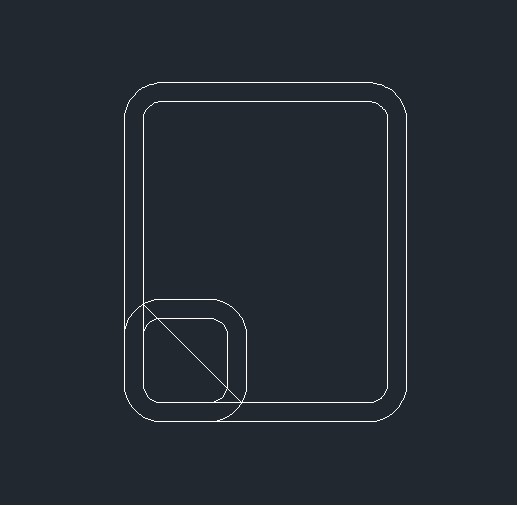

1.打开CAD，先使用矩形【REC】绘制一个长宽为60*72的矩形，圆角【F】把矩形圆角设置为8，选择矩形输入【O】向内偏移4。在大矩形内的左下角画一个26*26的正方形，圆角设置为8后选择该正方形向内偏移4再绘制一个矩形。直线【L】在正方形内绘制一条直线，绘制位置如下图所示。

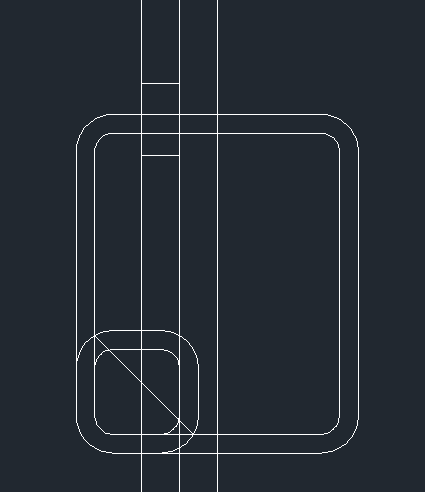

2.在大矩形中心【XL】绘制一条构造线，使用【O】向左偏移8、16。在偏移的直线内部绘制一个宽度为4，自定义长度的矩形。

3. 删除三条构造线后，选择绘制的小矩形使用偏移【O】向内偏移2，把偏移后矩形的圆角设置为2。绘制完成后把这两个矩形使用镜像【MI】复制到右边。

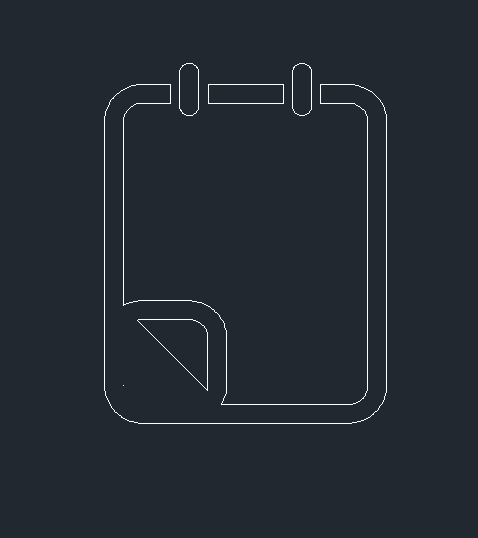

4.最后使用修剪工具进行修剪，写字板就绘制完成了。

这就是写字板的绘制步骤了，大家学会了吗？学会的话，一起跟着小编动手试试吧！
