CAD是一款很好的计算机辅助设计软件，它能够绘制机械图形，无论是机械图形的平面图形，还是一些零件的三维立体图。我们今天绘制就是三维机械零件-凸形传动轴建模，下面我们就来看看详细的教程。

1.打开CAD，首先直线【L】绘制一条长度为160的水平线。然后圆【C】以该直线的左端点为圆心，绘制R20、R30、R40、R60的圆，再以直线的右端点为圆心绘制R30的圆。使用直线连接两个圆的切点。最后构造线【XL】绘制两条角度为45度和-45度的线，然后绘制两个R10的圆，绘制效果如下图所示。

2.【E】删除多余辅助线，然后使用修剪工具进行修剪。修剪效果如图所示。

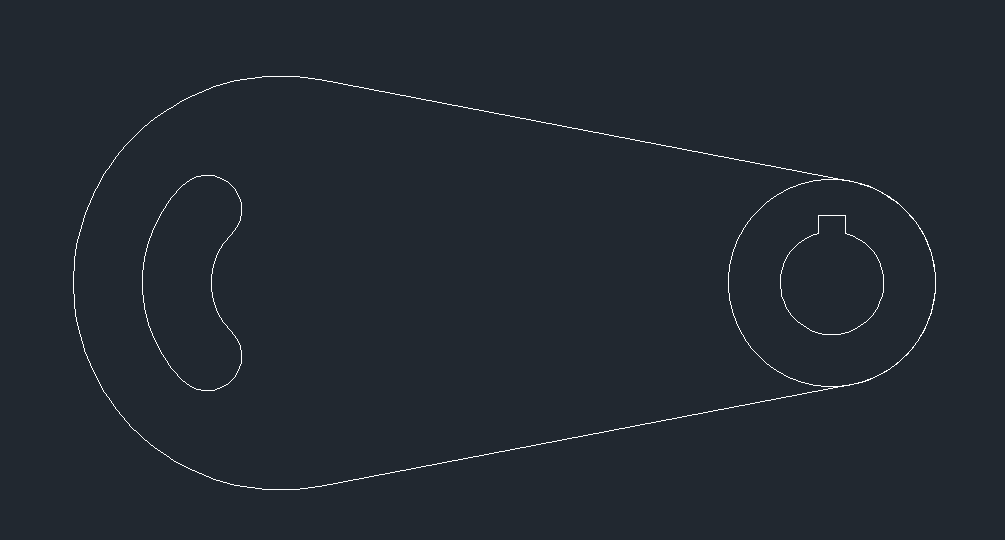

3.在修剪后的图形右侧绘制R30和R15的圆，然后【REC】绘制一个长宽为8*5的矩形置于R15的上端，最后进行修剪，同时使用连接【J】依次连接线段。如图所示。

4.切换视图环境至【西南等轴侧】，然后使用【EXT】把外轮廓和左侧图形向上拉伸20，把右侧图形向上拉伸30，最后使用并集【UNI】和差集【SUB】处理图形，处理完成后再【平面上色】，凸形传动轴就绘制完成了。

以上就是建模凸形传动轴的步骤，一起跟着动手试试吧！
