CAD绘制花键轴

CAD绘制花键轴

CAD是一款常用的绘图软件，我们在CAD中可以绘制各种机械图、建筑图等图纸，掌握CAD的操作技巧可以帮助我们有效提高绘图效率。下面小编为大家带来的是CAD中绘制花键轴的步骤，小伙伴们一起来看看吧！

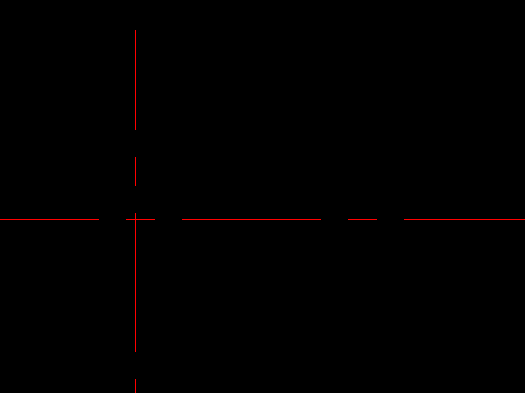

1.首先我们打开中望CAD，点击上方【格式】，找到【图层】，新建一个图层，颜色为红色，修改线段为CENTER，在绘图界面画两条垂直线，如下所示。

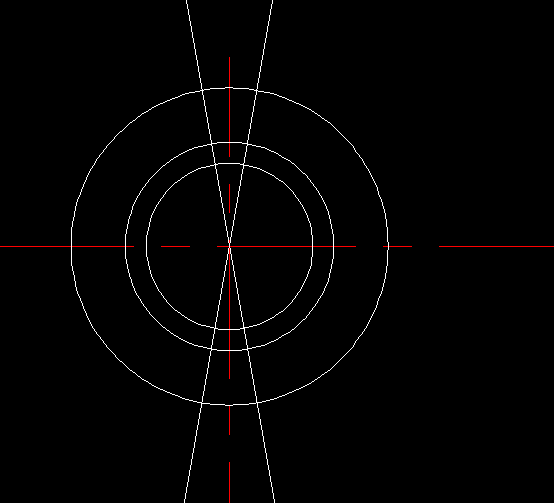

2.使用【圆】命令绘制三个同心圆，然后在命令行输入【XLINE】，回车，输入【A】，回车，输入【80】，移动构造线到圆心位置，同样操作，画角度值为【100】的构造线，效果图如下。

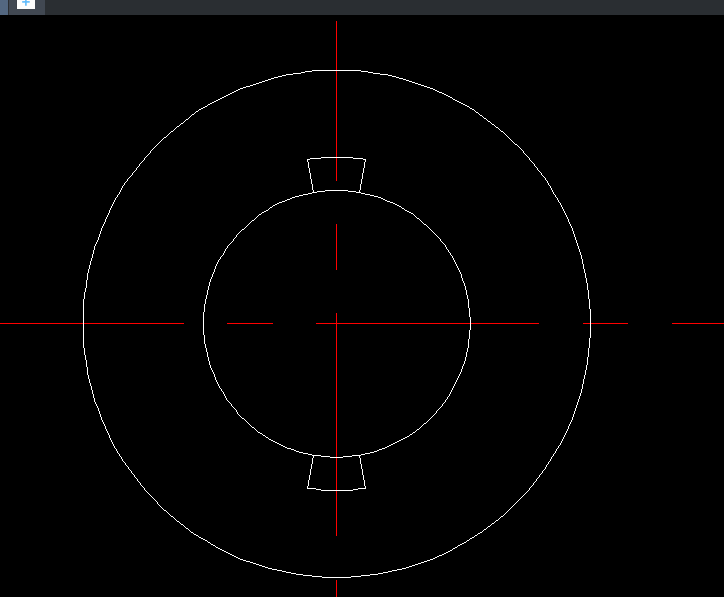

3.将整个图形选中，修剪多余线段，得到图形如下。

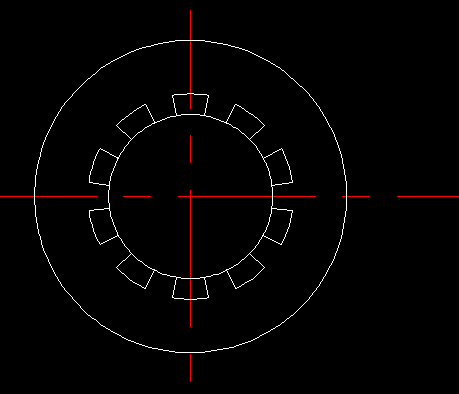

4.命令行输入【AR】，选择圆心为中心，对象选择为两个对称物，项目总数为5，填充角度为360，得到图形如下。

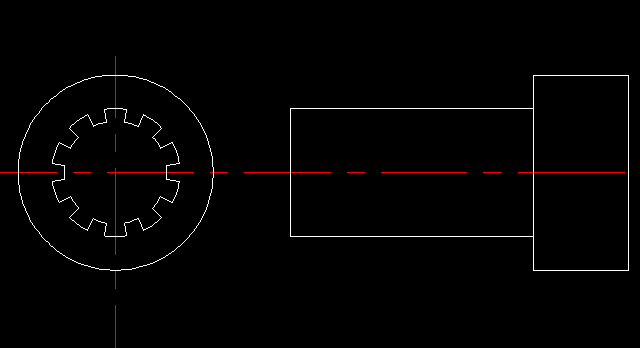

5.修剪多余线段，在右侧用【矩形】工具绘制两个矩形，最终我们的图形就完成了。

以上就是CAD中绘制花键轴的操作，大家都了解了吗？谢谢大家的阅读！
