CAD是非常不错的精确绘图软件，我们可以使用它绘制我们想要的图形，那CAD如何绘制和平鸽？下面小编带大家一起绘制。

1.打开CAD，矩形【REC】绘制一个长宽为107.5*110.5的矩形，在矩形两边长绘制分别两个圆，选择两点画圆，上边长两点间间隔为75，右边长间隔为99。绘制位置如图所示。

2.修剪图形，以图形左下端点为追踪点，首先向右移动90、130、140绘制三条构造线，再向上移动20、59绘制两构造线。

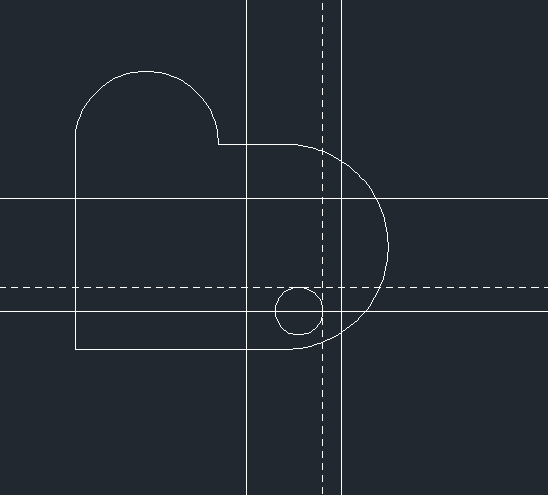

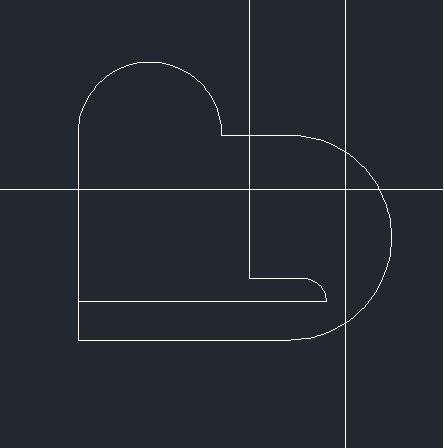

3.偏移【O】将最下边的构造线向上偏移12.5，圆【C】输入【T】选择切点、半径画圆，以图中两个虚线作为切点所在位置后输入12.5绘制一个圆。最后对图形进行修剪。

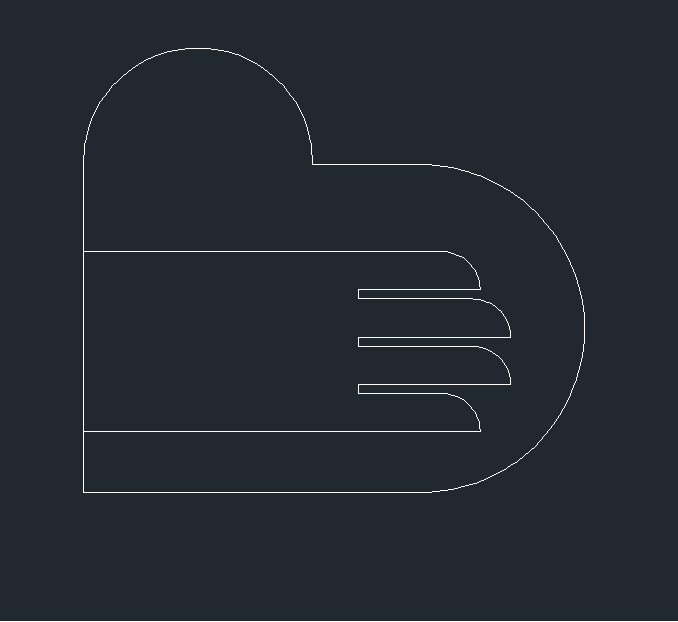

4.将修剪后的图形矩形阵列，参数设置为4行1列，间距为15.5。最后使用移动【M】移动中间的手指至右边的构造线处，然后再拉伸【S】修饰直线。最后修剪图形。

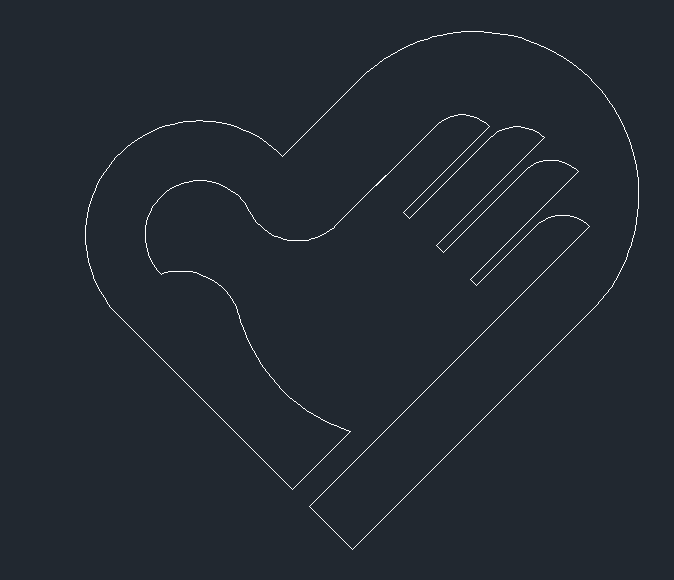

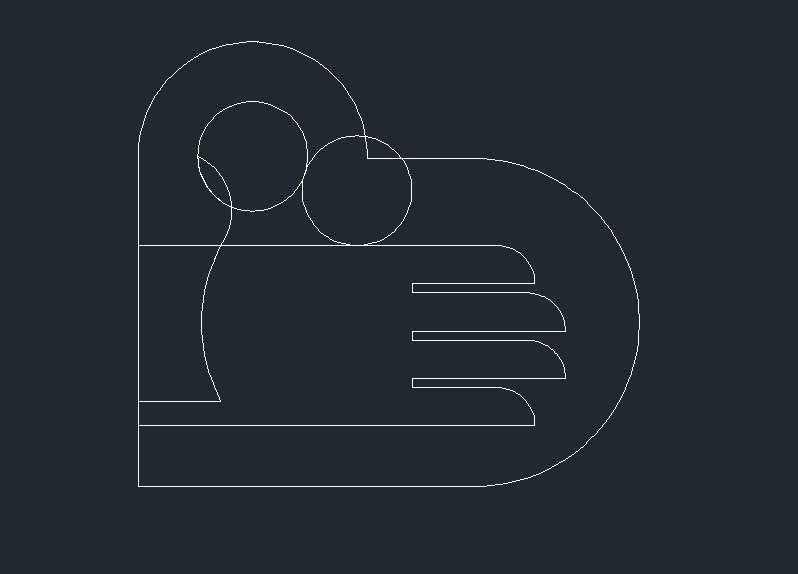

5.以直径为75圆的圆心绘制半径为18的圆，然后绘制直线【L】选择图形左下端点为追踪点向上移动28，向右绘制一条长度27的水平直线。选择【常用】—【圆弧】—【起点、端点、半径】绘制圆弧，圆弧起点终点如下图所示，他们半径分别为55和20。圆【C】输入【T】选择切点、半径画圆，以R18圆和手图形的延长线作为切点所在位置后输入18绘制一个圆。最后修剪图形，对图形进行旋转，一个和平鸽就绘制完成了。

这就是CAD绘制和平鸽的步骤了，你学会了吗？一起来跟着试试吧！
