我们可以使用CAD绘制各种机械图形，可以是机械图形的平面图形或三维立体图，我们今天绘制的就是三维机械零件—阀体座，那该零件具体怎么绘制呢？其实并不复杂，下面小编就带大家一起来绘制。

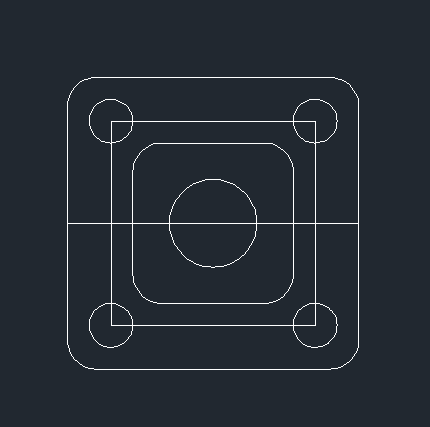

1.打开CAD，使用【REC】绘制100*100的正方形，偏移【O】将正方形向内偏移15和22.5。再绘制如下图所示的圆，其小圆半径为7.5，大圆半径为15。最后将图形进行【F】圆角处理，圆角半径为10。

2.切换视图环境为【西南等轴测】，将外侧矩形和半径为7.5的圆使用拉伸【EXT】向上拉伸15，最内侧矩形和半径为15的圆向上拉伸70。

3.输入消隐【HIDE】，然后绘制长度为70的直线，再以中点为圆心绘制半径为12和15的圆。最后将直线左右偏移15，然后使用直线封闭偏移后的直线。

4.修剪图形，使用【J】合并修剪后的图形。然后将修剪后的图形拉伸30。半径为12的圆拉伸35，最后再绘制一个半径为12，高60的圆柱体。

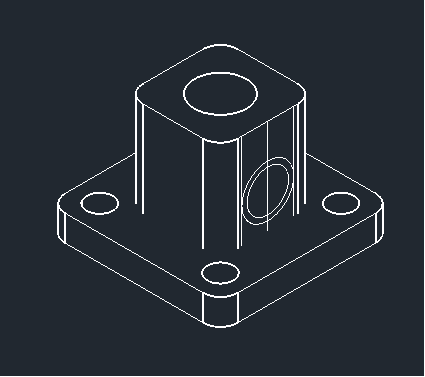

5.最后选择【实体】下的并集对图形进行并集处理，再进行差集处理，处理后的实体图形【平面着色】效果如下图所示。

以上就是CAD绘制三维阀体座的方法，还不太熟悉的朋友多多练习。更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
