CAD是一款用途广泛的制图软件，可以画二维和三维的图形，这里想要用CAD画一个灭火器，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

1.矩形【REC】绘制一个长宽为50*120的矩形，然后圆角【F】把矩形下面两个端点的半径设置为5，上面两个端点的半径为20。然后绘制一个长宽为18*18的正方形，正方形内绘制一个半径为6的圆。

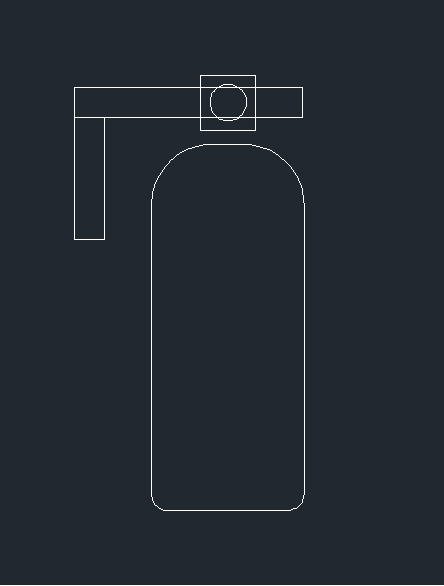

2.矩形【REC】绘制两个矩形，一个长宽为10*40，一个长宽为75*10，摆放位置如图所示。

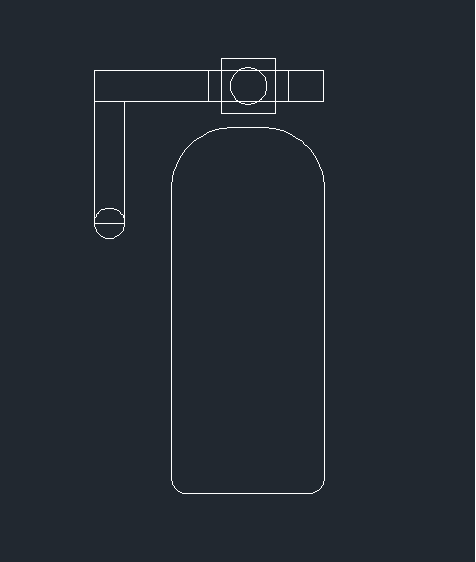

3.圆【C】以长宽为10*40矩形边长的中点为圆心绘制半径为5的圆，然后直线【L】后输入【TK】以正方形和长宽为75*10的矩形交点为追踪点，分别向左右移动4绘制两条直线。

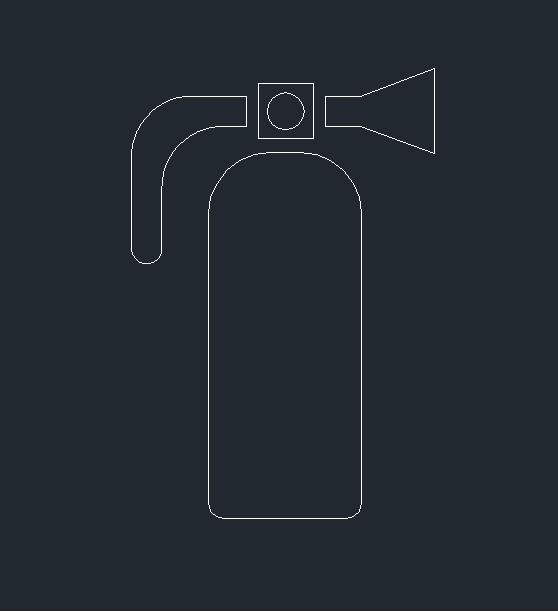

4.使用直线【L】在图形右边的矩形绘制一条长为26，角度为20度左右额的直线，镜像【MI】复制线条至另一边，最后封闭图形，灭火器喷头绘制完成。最后修剪图形，然后把灭火器的把手设置圆角半径为20，灭火器绘制完成。

以上就是用CAD绘制灭火器的步骤，大家学会了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
