CAD是一款常用的绘图软件，我们在CAD中可以绘制各种机械图、建筑图等图纸，今天我为大家介绍的是CAD中制作转阀的步骤，有需要的小伙伴可以看看。

1.打开中望CAD，绘制两条垂直线，修改颜色为红色，然后将竖直线向左偏移42个单位，水平线向下平移75，修剪多余线段，得到效果图如下。

2.命令行输入O，对水平红线向上偏移20、25、32、39、40.5、43、46.5、55个单位，对竖直红线向右偏移10、24、58、68、82、124、140、150，效果图如下。

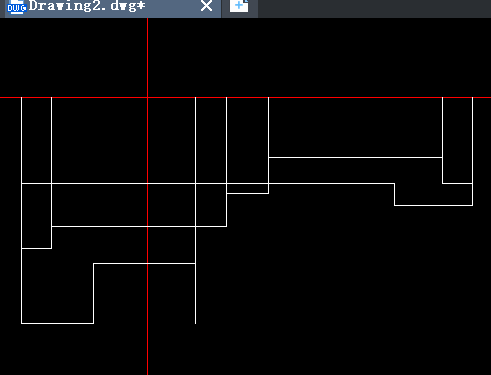

3.按照下图对图形进行修剪。

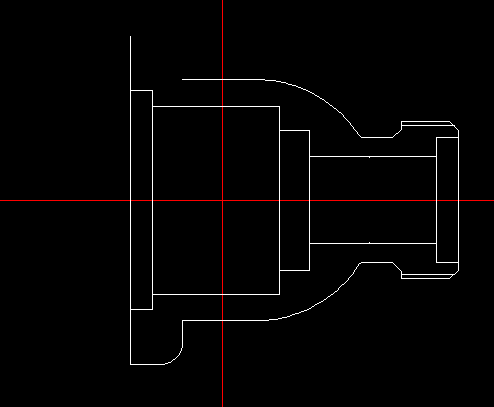

4.使用圆弧工具绘制弧线，然后用cha倒直角工具和F圆角工具对部分角进行操作，接着将多余线段删去，利用MI镜像命令对图形进行操作，得到图形如下。

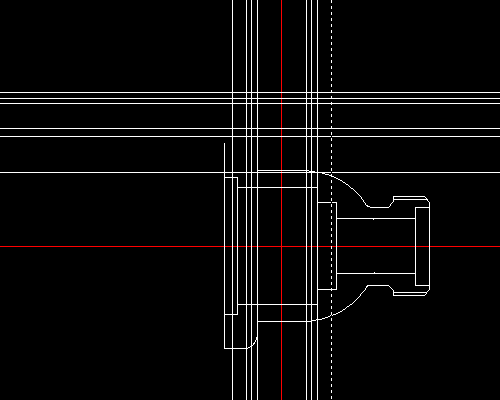

5.对水平红线向上偏移54、80、86、104、108、112，对竖直红线向左、向右分别偏移18、22、26、36个单位。

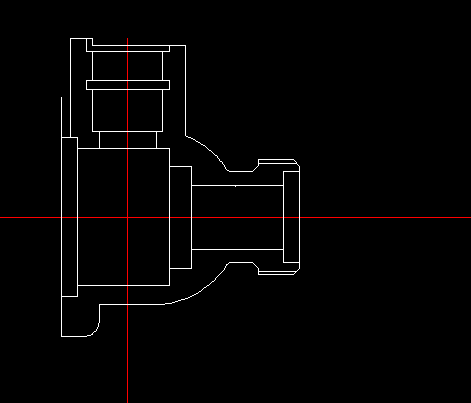

6. 按照下图对图形进行修剪。

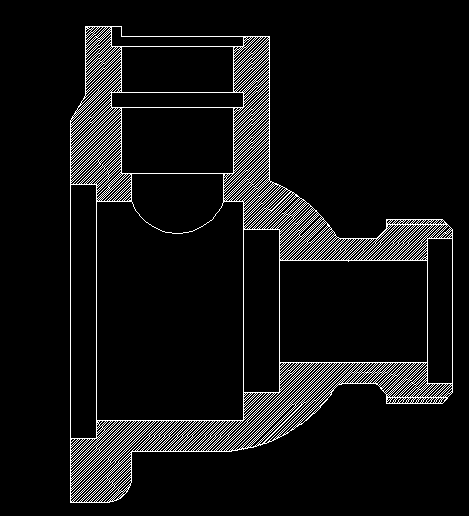

7.在下图的位置添加圆弧，连接线段并删去多余线段，给图形进行图案填充，最后就得到我们需要的图形了！

以上便是CAD中绘制转阀剖视图的操作，大家都学会了吗？感谢各位的阅读！
