CAD是一款专业的绘图软件，它能够绘制平面图和三维立体图。我们今天要绘制的是三维机械零件-支座建模，下面我们就来看看详细的教程。

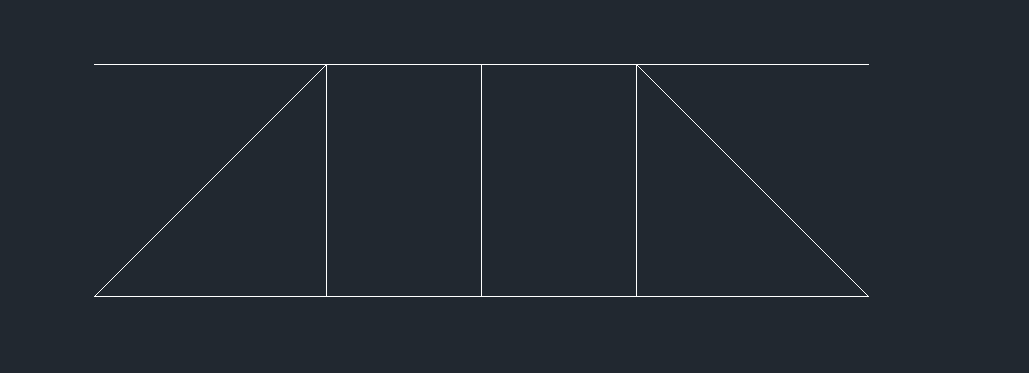

1.打开CAD，直线【L】绘制一条长度为200的水平线，然后偏移【O】向下移动60，在两条平行线的中点绘制一条直线，左右偏移40，最后上下连接。如下图所示。

2.修剪图形，然后切换视图环境至【西南等轴侧】，【EXT】选择修剪的图形拉伸30，【CO】复制拉伸后的图形。最后【BOX】绘制长宽高为200、200、30的长方体。

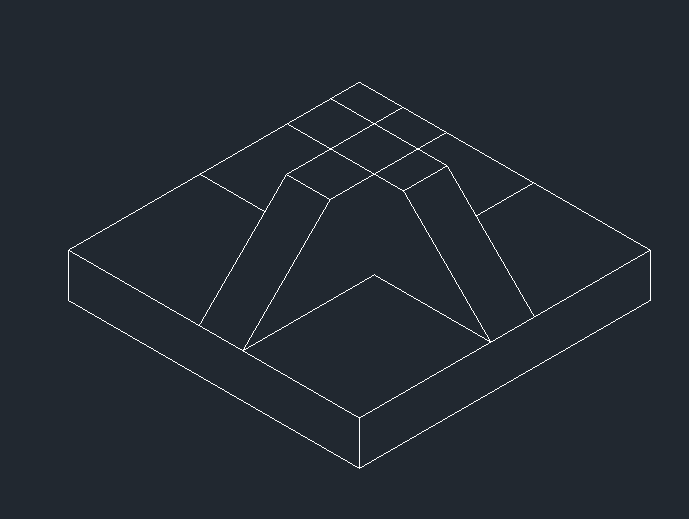

3.将两个拉伸后的图形置于长方体上方，摆放效果如图所示。

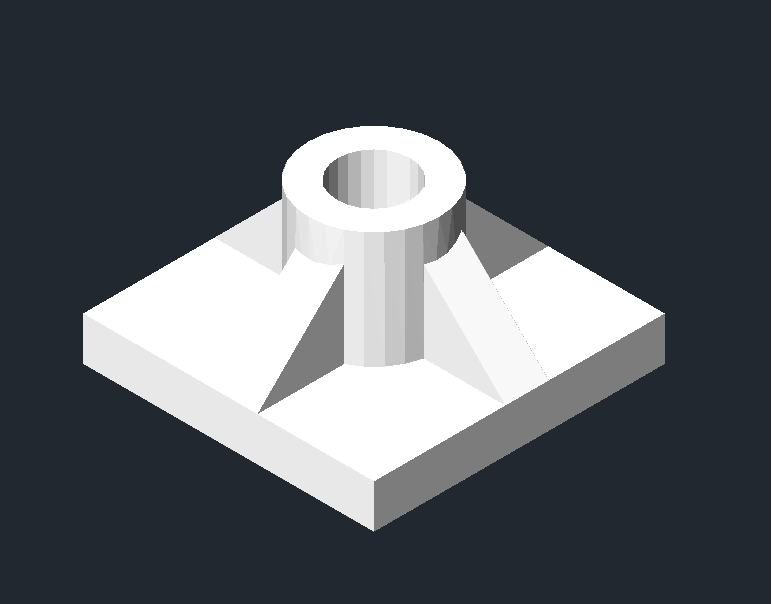

4.以长方体的中点为圆心绘制一个半径为45，高为80的圆柱体。再以该圆柱体上方中点为圆心向下绘制半径为25，高为-110的圆柱体。最后使用并集【UNI】和差集【SUB】对图形进行处理，再点击【视图】—【平面上色】。三维立体支座就画好了。
