CAD绘制螺丝

CAD绘制螺丝

CAD是目前比较受欢迎的工程制图建模软件，软件中有强大的功能，能够帮助我们快速、精准绘制出需要的图形，今天小编为大家带来的是CAD中画螺丝的步骤，感兴趣的小伙伴一起来看看吧！

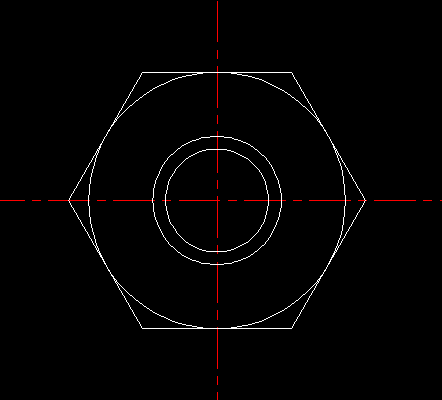

1.我们先开启中望CAD，点击上方工具栏中的【格式】，点击【图层】，新建一个名为中心线的图层，修改颜色为红色，线型为center，绘制两条垂直辅助线，然后以垂直点为圆心，绘制三个半径是40、50、100的同心圆，同时绘制一个外接于圆的正六边形，效果图如下。

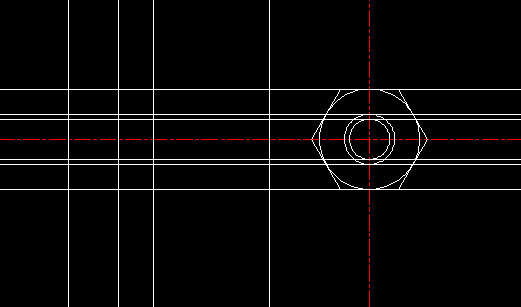

2.接下来我们绘制辅助线，根据下图的交点位置绘制出对应的水平辅助线，然后将竖直线向左偏移600、500、430、200个单位，得到效果图如下。

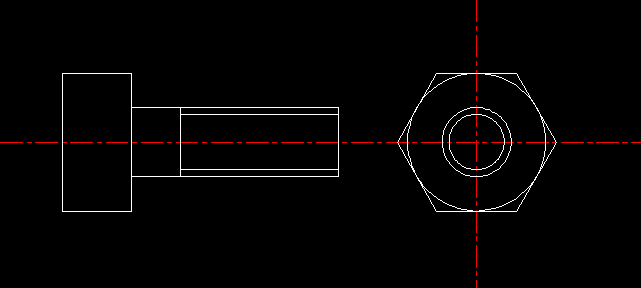

3.然后，我们将整个图形选中，将多余的线段修剪与删除，得到效果图如下。

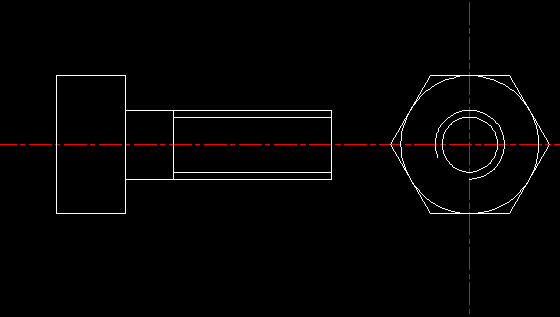

4.在命令行输入br，我们对半径为50的圆进行打断操作，最终就得到了我们需要的图形了。

以上就是CAD中绘制螺丝的流程，大家都了解了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
