CAD其参数化绘图功能能够帮助我们减少修订时间，确保一切协调有序、迅速，我们常用CAD来绘制各种机械图纸，下面小编为大家带来的是CAD中绘制开槽螺母的操作流程，有需要的小伙伴可以参考一下。

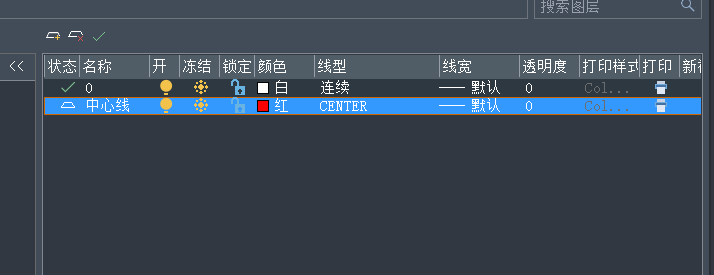

1.首先我们将中望CAD软件打开，点击上方工具栏中的【格式】，点击【图层】，新建一个名为中心线的图层，修改颜色为红色，线型为center，如下所示。

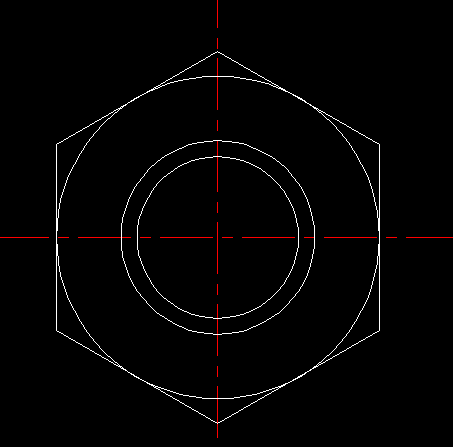

2.然后我们绘制两条垂直线，使用圆命令，在垂直点绘制出半径为100、60、50的圆，使用正多边形命令绘制出外切于半径是100的圆的正六边形，如下所示。

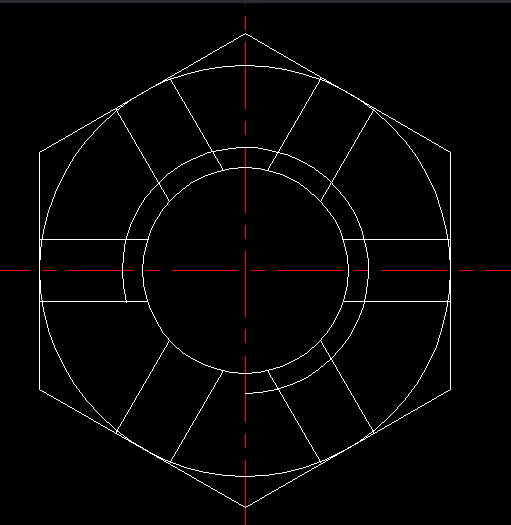

3.命令行输入【br】，对半径为60的圆进行打断，效果图如下，将水平的辅助线进行向上与向下偏移15的操作，修剪线条，继续在命令行输入【AR】，中心点为圆心，项目总数为6，填充角度为360，选中哥哥绘制的两条线段，得到效果图如下。

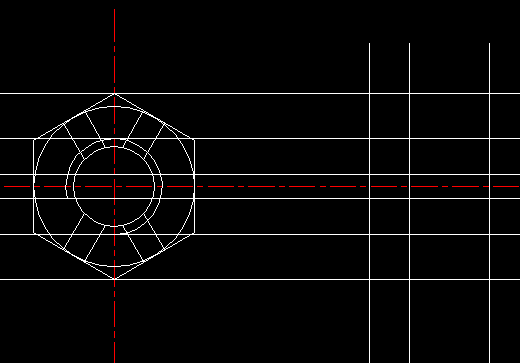

4，在对应点的位置绘制水平辅助线，在图形右边绘制垂直线，并将线段右移50与150，如下所示。

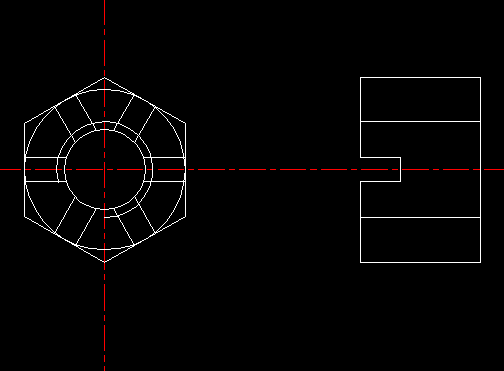

5.选中整个图形，修剪多余线段，最终得到图形如下。

以上就是CAD中画一个开槽螺母的步骤，各位都了解了吗？感谢大家的阅读！
