CAD是一款常用的绘图软件，我们在CAD中可以绘制各种机械图、建筑图等图纸，下面小编为大家介绍的是CAD绘制悬臂支座的流程，有需要的小伙伴可以参考一下。

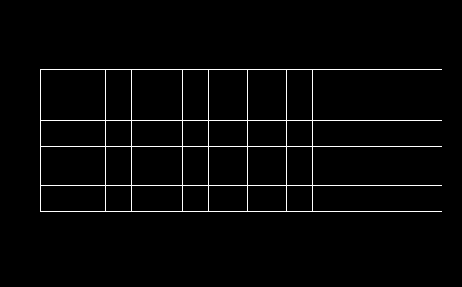

1.打开中望CAD，绘制一个长115的水平线，在该线段左侧端点，绘制一个长55的竖直线，接下来是偏移操作，对竖直线向右偏移25、35、55、65、80、95、105，对水平线向上偏移10、25、35、55，修改部分线型，效果图如下。

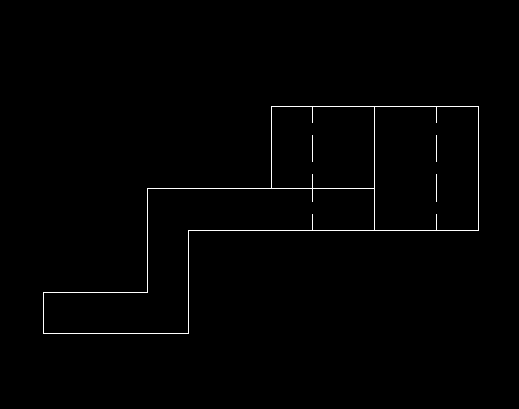

2.修剪多余线段。

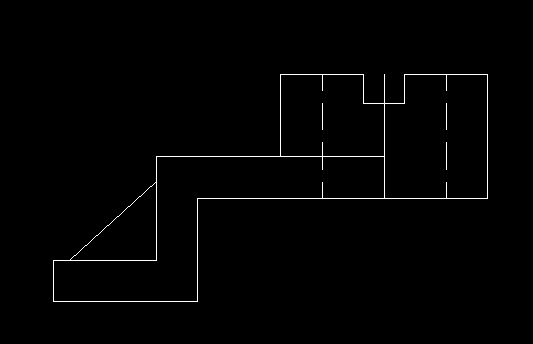

3.用直线绘制出图形，然后修剪，得到效果图如下。

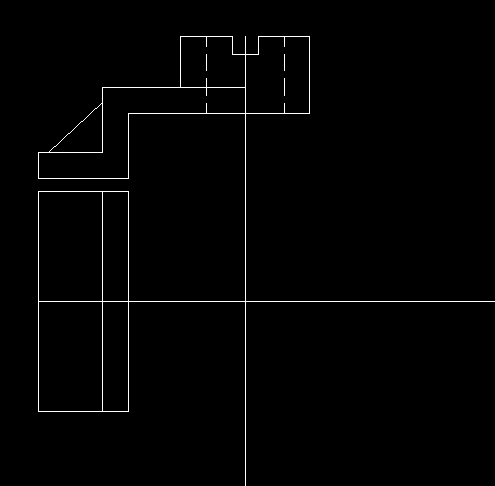

4.将图形最下面的线段向下分别偏移5、90个单位，然后将线段连接起来，得到效果图如下。

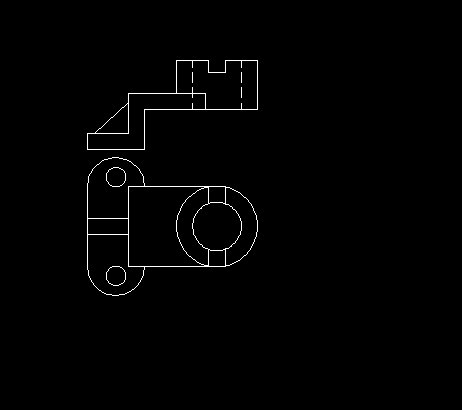

5.将下方长水平线分别向上、向下偏移5、25、30.5个单位，对竖直线分别向右偏移5个单位，向左偏移62.5、5个单位，在原先垂直点绘制半径为15、25的圆，继续在其它对于位置绘制圆，根据下图图形添加辅助线，通过修剪命令绘制出最终图形。

以上就是CAD中绘制出一个悬臂支座的操作，大家都有了一定的了解，不熟悉的小伙伴快去试试吧。
