上一篇文章小编为大家介绍的是CAD绘制联轴器装配的部分操作，接下来小编继续补充。

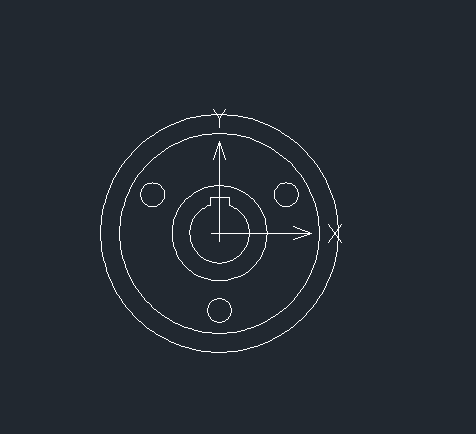

1.找到上一张绘制的图纸，命令行输入MOVE，将绘制好的左半联轴器移动，基点为（0,0,0），下一个点为（0,0,200），切换到左视图，新建图层，并将0图层隐藏，重复上一篇的操作，得到效果图如下。

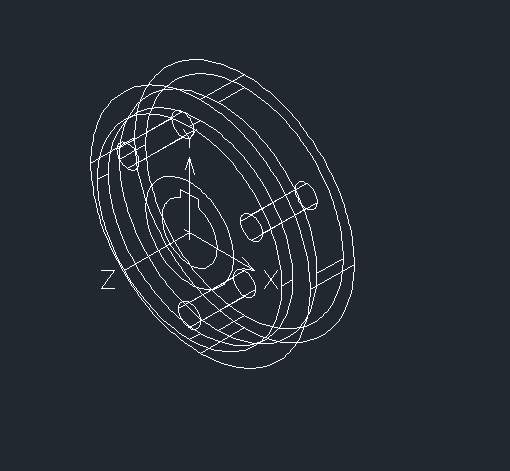

2.转换为西南等轴测，命令行输入MOVE，选择最大的圆，移动距离为-5，接着命令行输入EXT，对半径为50的圆拉伸-20，半径为42拉伸-5，点击绘图-实体-圆柱体，绘制中心点是半径为45的圆柱体顶面圆心，半径为45，高为12的圆柱体，使用UNION对半径为50和42的圆柱体进行操作，SU命令对合并实体减去3个小圆柱体和半径为45的圆柱体。

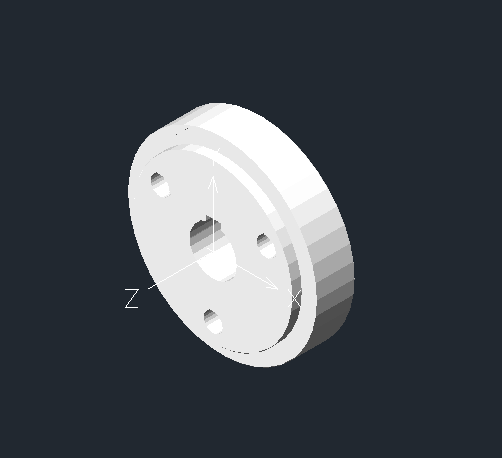

3.将最里面的图形连接为多段线，然后对该图形和半径为20的圆进行拉伸-41，对图形进行并集与差集操作，着色后效果图如下。

上面就是CAD绘制联轴器之一右半联轴器模型的步骤，接下来的文章小编为大家讲解剩下的步骤。
