CAD如何绘制传动轮装配（上）

CAD如何绘制传动轮装配（上）

CAD是一款常用的绘图软件，掌握CAD的操作技巧可以帮助我们有效提高绘图效率。接下来小编分两篇文章来给大家介绍一下CAD中绘制传动轮装配的操作，有需要的小伙伴可以参考一下。

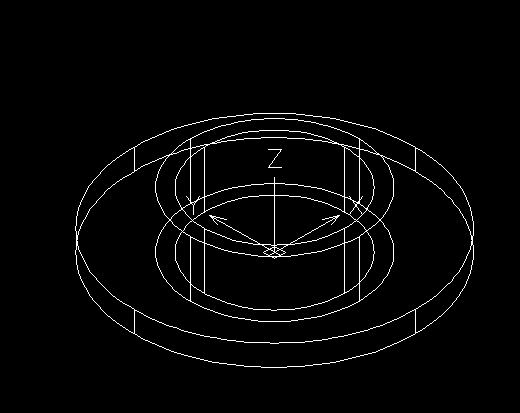

1.首先我们打开中望CAD，点击上方工具栏中的视图，找到三维视图，点击西南等轴测，使用圆命令，绘制三个半径为100、120、200且圆心是原点的圆。命令行输入ext，将半径为200的圆拉伸30，其他两个圆拉伸80。

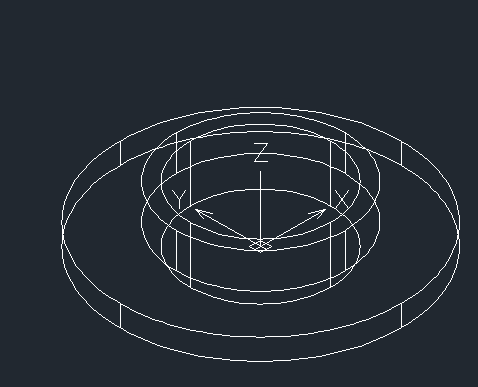

2.对半径为120、200的图形进行并集操作，然后对半径为100的图形进行差集操作。

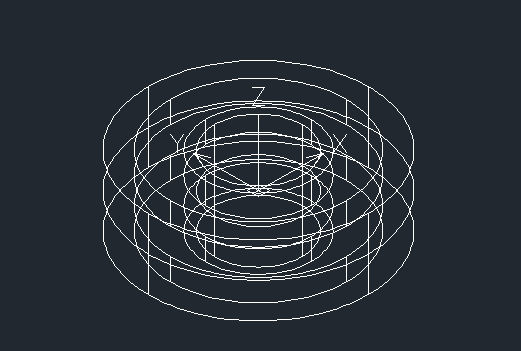

3.在旁边绘制出半径为200和250的圆，然后进行拉伸80的操作，然后对它们进行差集操作，最后将图形的中心点变成坐标原点，接着实验并集命令合并所有实体，命令行输入MIRROR3D,选中整个实体，镜面对象为XY。

4.转化为前视图，命令行输入PL,依次输入（-5,25）、A、R、45、（-10,0）、L、(10,0)、A、R、45、（5,25）、L、C，对得到的图形进行面域操作，然后命令行输入MOVE，以（-10,0）为基点，旋转-90，对其进行复制操作，放两个备用面域在旁边；再接着，命令行输入revolve，选中刚刚的面域，旋转轴为Y，角度为360，命令行输入AR，选中矩形阵列，行数为6，列数为1，行偏移为-30，列偏移为0，选中刚刚的面域，得到图形如下。

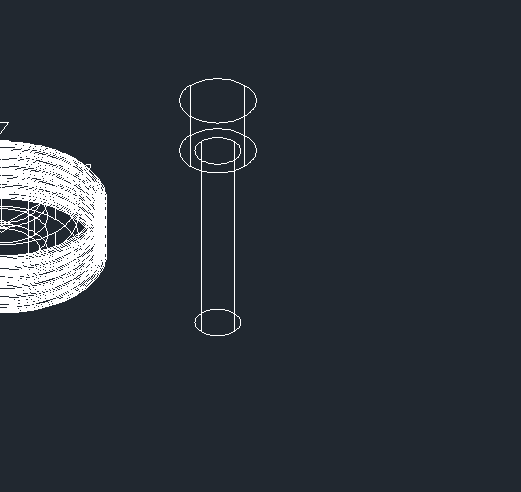

5.回到西南等轴测，并集所有实体，命令行输入UCS，点两次回车，在旁边绘制两个半径为60和100的圆，对大圆进行拉伸-160，小圆拉伸-710，对它们并集。

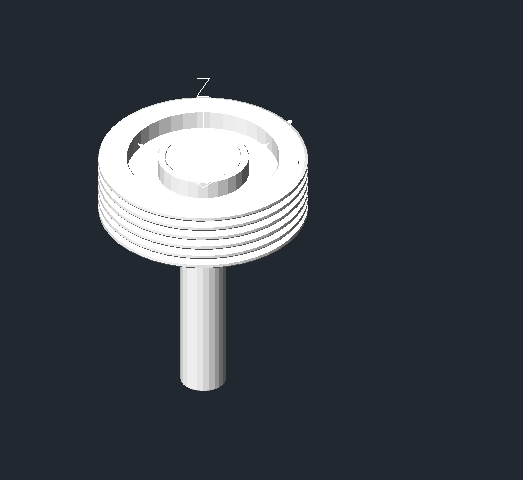

6，使用MOVE命令，移动图形到相应位置，对图形着色，得到效果图如下。

以上就是CAD中绘制出转动轮之一图形的操作，下面的文章是接下来的步骤，感谢各位的支持！
