作为一款热门的制图软件，CAD上面有许多便于我们更快捷方便进行图形绘制的工具，今天小编通过CAD制作大链轮的操作来带着大家一起熟悉一下CAD中的功能吧，有需要的小伙伴可以参考一下。

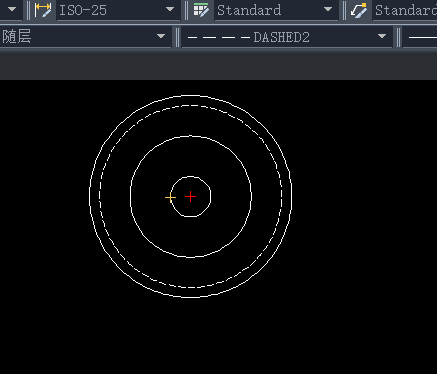

1.启用中望CAD，使用圆命令画出半径分别为20、60、90、100的四个同心圆，然后我们将半径为60的圆修改其线型为【DASHED2】，如下图所示。

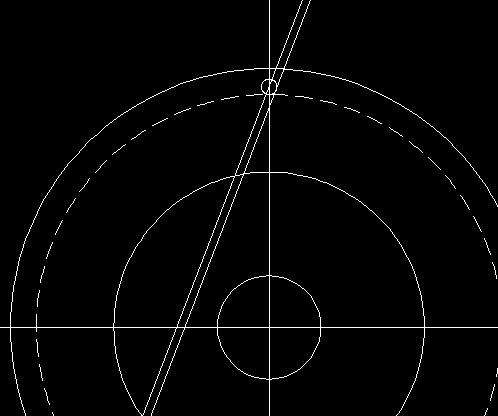

2.接下来，我们穿过圆心绘制两条垂直线，使用偏移命令让水平线向上偏移93个单位，命令行输入【RO】，选中偏移后的线段，进行旋转，角度为69；将旋转线段与竖直线的交点为圆心，绘制一个半径为3的圆，旋转线段向右偏移3个单位，得到图形如下。

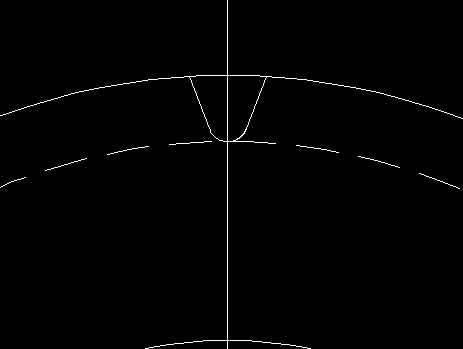

3.选中图形，进行修剪操作，使用镜像命令对修剪后图形进行镜像，得到图形如下。

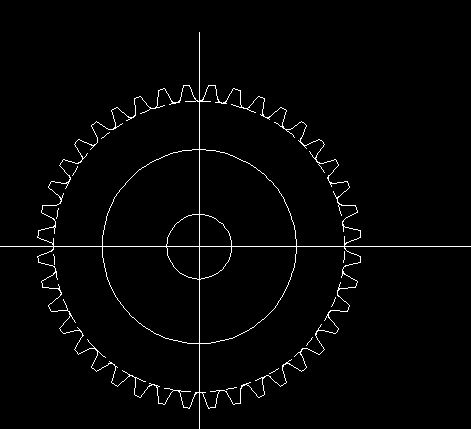

4.在命令行输入【AR】，中心为同心圆圆心，项目总数为【40】，填充角度为【360】，选中上方图形（共四个），点确定，然后选中图形进行精确修剪操作，得到效果图如下。

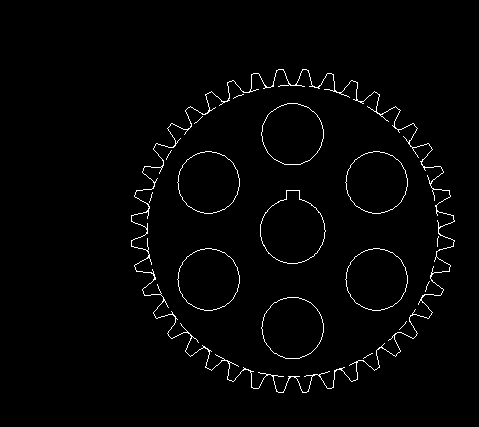

5.以半径为60的圆与竖直线交点为圆心，绘制一个半径为19的圆，对圆进行之前的环形阵列操作，项目总数修改为6，然后我们使用直线和镜像命令绘制出图形，进行修剪操作，最终效果图如下。

以上就是CAD绘制大链轮的步骤，感谢各位的阅读！
