CAD建模连接盘
CAD作为一款热门的图形绘制软件,它能以多种方式绘制二维平面图形和三维立体图,那么CAD如何绘制三维连接盘呢?下面小编就给大家介绍具体的绘制步骤。

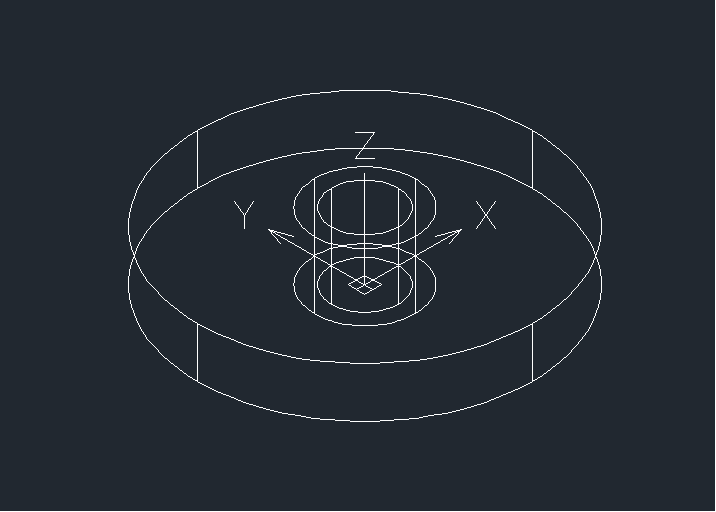

1. 打开CAD,首先切换视图环境至【西南等轴侧】,输入圆柱体【CYL】绘制三个同圆心的圆柱体,第一个圆柱体R100,H30,第二个圆柱体R30,H40,第三个圆柱体R20,H40。

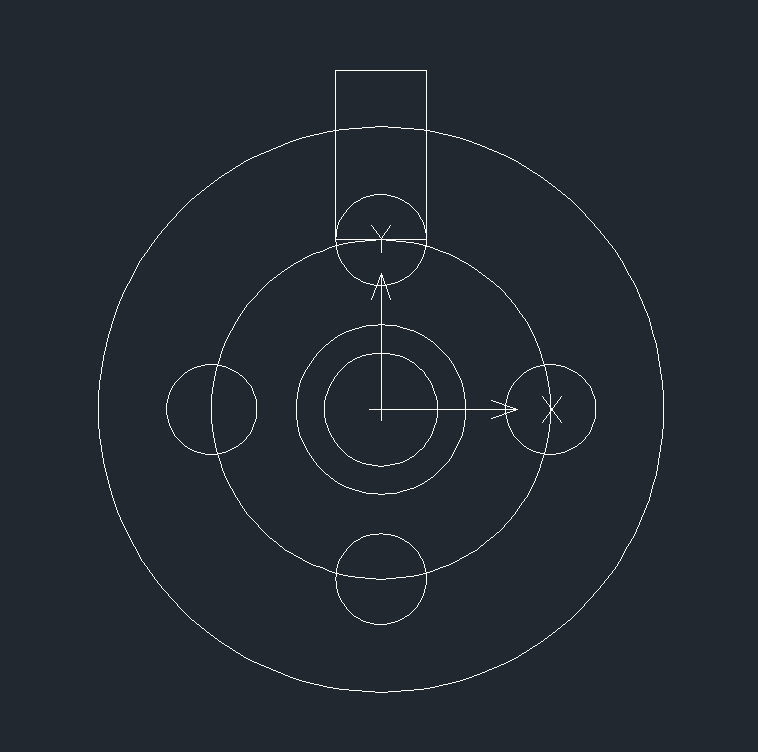

2.切换视图环境至【仰视】,首先输入【C】绘制一个半径为60的圆,输入【CYL】以该圆的一个象限点为圆心绘制半径为16,高为-30的圆柱体。然后输入【ARR】,选择绘制的圆柱体为对象,设置参数为项目数为4,角度为360,环形阵列。最后输入【BOX】绘制一个长宽高为60、32、-30的长方体。最终绘制效果如图所示。

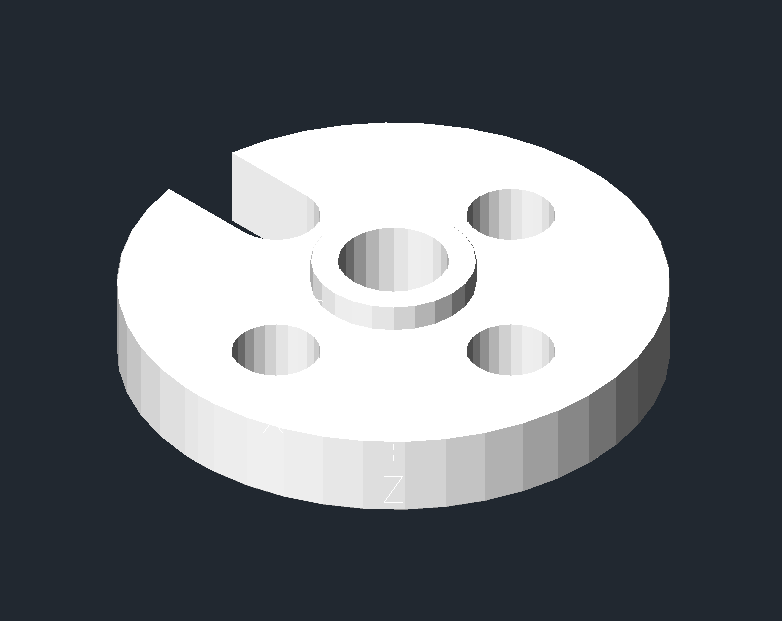

3.切换视图环境至【西南等轴侧】,结合并集【UNI】和差集【SUB】对图形进行处理,最后点击上方工具栏的【视图】—【视觉样式】—【平面着色】,一个三维立体连接盘就绘制好了。
以上就是CAD中建模连接盘的全部内容分享,感谢您的耐心阅读。更多CAD资讯敬请关注中望CAD官网,小编将持续更新推送,丰富教程内容不要错过哦。
