CAD作为一款专业的制图软件，可以画各种图形，包括二维平面图和三维立体图，如果想用CAD画一个厨房用具—微波炉，该怎么绘制呢？下面小编就为大家说一下具体的绘制步骤。

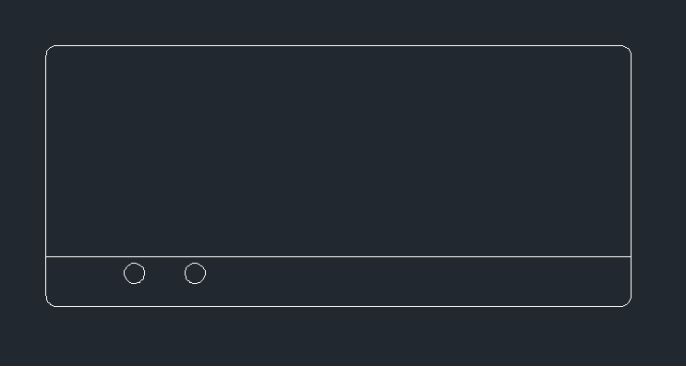

1.打开CAD，首先在命令区输入【REC】绘制一个长宽为1625*725的矩形，圆角【F】将矩形圆角半径设置为30。然后直线【L】在矩形内绘制一条直线。最后输入圆【C】在矩形内绘制两个半径为28的圆，作为微波炉的开关按钮。

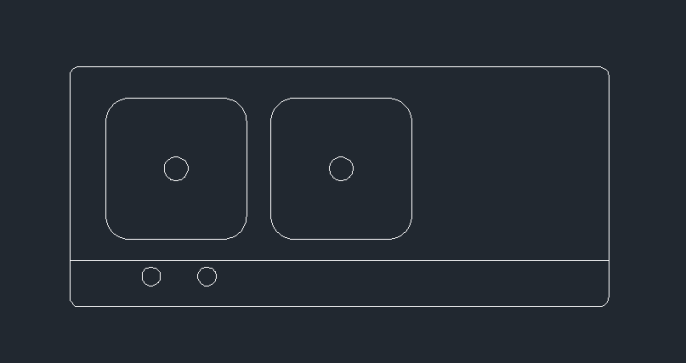

2.在矩形内绘制两个长宽都为435*435的矩形，将其圆角半径改为72。最后在矩形中心绘制半径为36的圆。

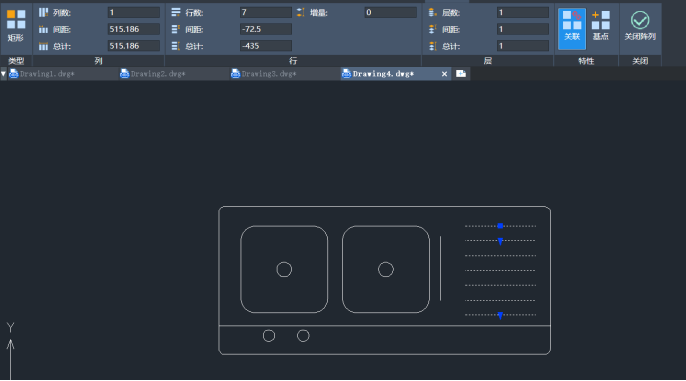

3.首先绘制一条水平直线，然后再绘制一条水平直线至矩形右侧，输入【ARR】矩形阵列，设置阵列参数如图中所示。最后关闭阵列，微波炉就绘制完成了。

以上就是用CAD绘制微波炉的步骤，大家学会了吗？更多CAD资讯敬请关注中望CAD官网，小编将持续更新推送，带大家学习更多实用技巧。
